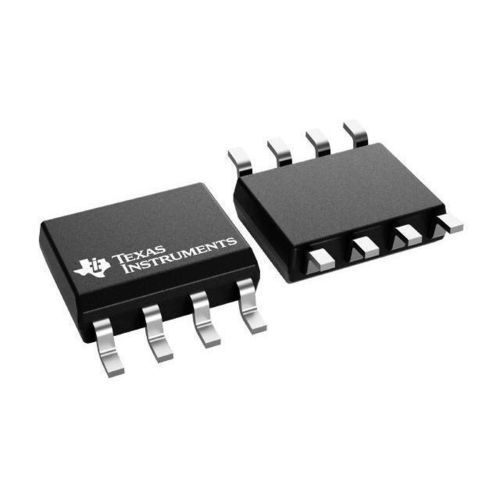

音频放大器 OPA2134

运算模拟两通道

概述
OPA2134 属于 OPAx134 系列，是一款双通道 FET 输入音频运算放大器，针对低失真、低噪声的音频应用进行了规格化。器件采用真正的 FET 输入级，具有宽输出摆幅（接近电源轨约 1 V）、单位增益稳定性以及对容性负载的稳定响应。提供单、双、四通道版本，封装包括 PDIP、SOIC 与 SO‑14。提供 SPICE 宏模型和参考设计以便进行设计验证。

主要特性

• Burr-Brown™ Audio；面向音频的 FET 输入架构
• 超低失真：THD+N 典型 0.00008 %（1 kHz）
• 低噪声：Vn 典型 8 nV/√Hz（1 kHz）
• 真 FET 输入：低输入偏置电流（IB ≈ 5 pA 典型）
• 高速：压摆率典型 20 V/µs；GBW 典型 8 MHz
• 宽电源范围：单电源或双电源工作，±2.5 V 至 ±18 V（总电源 5 V 至 36 V）
• 单位增益稳定；双路/四路器件采用独立通道以降低串扰

产品说明
该器件在单位增益下稳定，额定工作温度范围为 –40 °C 至 +85 °C。双路和四路版本采用独立通道设计以尽可能减少串扰，并在包括高容性负载的多种负载条件下保持稳定的动态性能。常见封装：单/双通道为 8 引脚 PDIP、SOIC；四通道为 SO‑14。提供 PSpice/TINA‑TI 等 SPICE 模型和参考仿真文件，便于系统级仿真与验证。

技术规格

• 通道数：2（双通道）
• 总供电电压（最低）：5 V
• 总供电电压（最高）：36 V
• 增益带宽积（GBW，典型）：8 MHz
• 压摆率（典型）：20 V/µs
• 是否 rail‑to‑rail：否
• 输入失调电压 Vos（最大，25 °C）：2 mV
• 每通道静态电流（典型）：4 mA
• 1 kHz 时输入电压噪声 Vn（典型）：8 nV/√Hz
• 1 kHz 时 THD+N（典型）：0.00008 %
• 输出电流 Iout（典型）：0.04 A
• 架构：FET 输入（JFET）
• 共模抑制比 CMRR（典型）：100 dB
• 输入偏置电流（最大）：100 pA
• 工作温度范围：–40 °C 至 +85 °C
