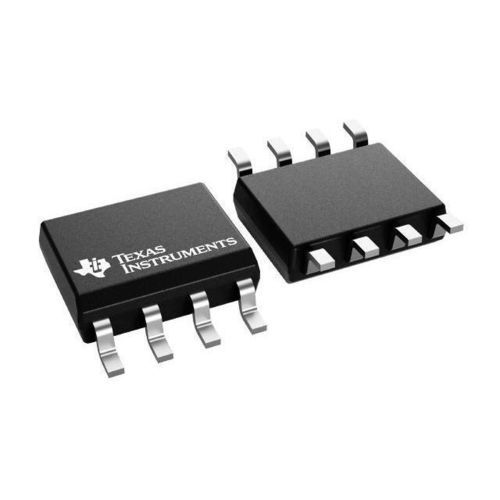

运算放大器 TLV9062

模拟小型具有滤波器

概述
TLV9062 是一款双通道低压运算放大器，具有轨到轨输入/输出能力，工作电压范围为 1.8 V 至 5.5 V。适用于对体积与成本敏感、需驱动容性负载并要求低待机电流的应用场景。

要点

• 双通道运算放大器（TLV9062），轨到轨输入与输出
• 供电范围：1.8 V 至 5.5 V
• 面向低压、体积小且成本敏感的应用
• 可选关断版本（TLV906xS），典型待机电流 <1 µA

特性

• 轨到轨输入和输出
• 低输入失调电压：±0.3 mV（典型）
• 单位增益带宽（GBW）：10 MHz（典型）
• 低宽带噪声：约 10 nV/√Hz
• 极低输入偏置电流：0.5 pA（典型）
• 低静态电流：每通道 538 µA（典型）
• 单位增益稳定；过驱动时无相位反转
• 内置 RFI/EMI 抑制滤波器
• 电阻式开环输出阻抗，有利于在较大容性负载下实现稳定
• 工作温度范围：-40 °C 至 125 °C

参数（部分，典型/最大/最小）
通道数：2
最大供电电压：5.5 V
最小供电电压：1.8 V
轨到轨：输入与输出
GBW（typ）：10 MHz
开环速率（typ）：6.5 V/µs
Vos（25 °C，max）：1.6 mV
每通道静态电流（typ）：0.538 mA（538 µA）
Vn（1 kHz，typ）：16 nV/√Hz
工作温度范围：-40 °C 至 125 °C
失调漂移（typ）：0.53 µV/°C
CMRR（typ）：103 dB
Iout（typ）：0.05 A
架构：CMOS
典型容性负载：100 pF（设计目标）

说明
TLV906x 系列（TLV9061 单通道、TLV9062 双通道、TLV9064 四通道）针对低压运行进行了优化，并提供与类似 TI 器件相当的性能。该系列支持典型 100 pF 的容性负载驱动，由于电阻性开环输出阻抗，面对更大容性负载时更易于稳定。TLV906xS 型号提供关断功能，实现极低待机电流。提供多种封装选项，包括微型封装（X2SON、X2QFN）及行业标准封装（SOIC、MSOP、SOT-23、TSSOP、VSSOP、WSON、DSBGA）。

技术规格

• 型号：TLV9062（双通道）
• 电源电压范围：1.8 V 至 5.5 V
• 单位增益带宽：10 MHz（典型）
• 开环速率：6.5 V/µs（典型）
• 典型输入失调电压：±0.3 mV；标称最大 1.6 mV
• 静态电流（每通道）：约 538 µA（典型）
• 输入噪声（1 kHz）：约 16 nV/√Hz（典型）
• 工作温度：-40 °C 至 +125 °C
• 轨到轨输入/输出
• 内置 RFI/EMI 滤波；关断版本待机 <1 µA（TLV906xS）
• 架构：CMOS；CMRR（typ）103 dB
• 典型输出电流：0.05 A
