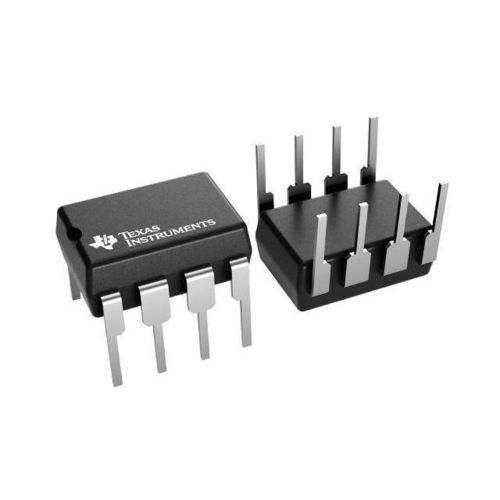

运算放大器 LM358

比较仪模拟具有滤波器

概述
LM358 是一款双通道运算放大器，具有单位增益稳定性和宽电源电压范围，适用于通用工业和嵌入式应用。下一代变体（LM358B、LM2904B/BA）提供更低的失调、更低的静态电流并集成 EMI/RF 滤波以提升性能。

关键描述
LM358 系列具备包含接地的共模输入范围、较低的输入失调和良好的差分输入耐受能力。典型单位增益带宽约为 0.7 MHz；B/BA 变体可提高带宽并降低静态电流。该器件适用于成本敏感和环境苛刻、需增强 ESD 抗扰度与 EMI 抵抗的应用场景。

特性

• 电源电压范围：3 V 至 30 V（部分 B/BA 变体可达 36 V）
• 静态电流：约 300–350 µA/通道（典型，视变体而定）
• 单位增益带宽：约 0.7 MHz（LM358）；约 1.2 MHz（LM358B/BA）
• 共模输入范围包括接地（支持接近 0 V 的直接检测）
• 低输入失调：根据变体可达 2–3 mV
• B/BA 变体具有集成 RF/EMI 滤波和增强的 ESD 保护

数据表
有关完整电气特性、引脚定义和应用指南，请参阅 "Industry‑Standard Dual Operational Amplifiers" 数据表（Rev. AB）。

封装与媒体

• 常见封装：PDIP、SOIC、SOP、TSSOP、VSSOP、SOT23‑8
• 提供功能框图和封装图示

说明（详细）
LM358B/LM2904B 变体引入了若干改进，如更低的典型失调（B/BA 典型约 300 µV）、降低的静态电流（约 300 µA/放大器）、更高的 ESD 抗扰度（例如某些变体 2 kV HBM）以及集成的 EMI/RF 过滤，适合更苛刻的环境及空间受限的设计。

特性 / 技术规格

• 通道数：2
• 供电电压（最大）：30 V
• 供电电压（最小）：3 V
• Rail-to-rail：输入至 V−（共模范围包括接地）
• GBW（典型）：0.7 MHz（LM358）；~1.2 MHz（B/BA）
• 转换速率（典型）：0.3 V/µs
• Vos（25 °C 时最大）：目录值最高 7 mV；A/B 约 3 mV；BA 约 2 mV
• Iq 每通道（典型）：0.35 mA（典型）；B/BA 约 0.3 mA
• Vn 在 1 kHz（典型）：40 nV/√Hz
• 工作温度范围：0 至 70 °C
• CMRR（典型）：80 dB
• Iout（典型）：30 mA
• 架构：双极
• 代表性封装：PDIP（8 引脚）、SOIC（8 引脚）、SOP、TSSOP、VSSOP、SOT23‑8
