研发比较仪 TLV3201

产品概述
TLV3201 是一款单通道推挽输出比较器，具有快速响应（典型值 40 ns）和极低静态电流（典型值 40 µA）。具备 rail-to-rail 输入、低输入偏置电压以及在小尺寸封装中的较强输出驱动能力。适用于工业温度范围（−40°C 至 125°C），提供 5 引脚 SOT-23（DBV）和 5 引脚 SC70（DCK）封装。

特性

• 低传播延迟：40 ns（典型值）
• 低静态电流：每通道 40 µA（典型值）
• 输入共模范围可超出电源轨约 200 mV（rail-to-rail）
• 低输入偏置电压：1 mV（典型值）
• 推挽输出，具有较强驱动能力
• 供电电压范围：2.7 V 至 5.5 V
• 工作温度范围：−40°C 至 125°C
• 提供小封装：5 引脚 SC70、5 引脚 SOT-23（双路版本另有 8 引脚封装）

封装信息

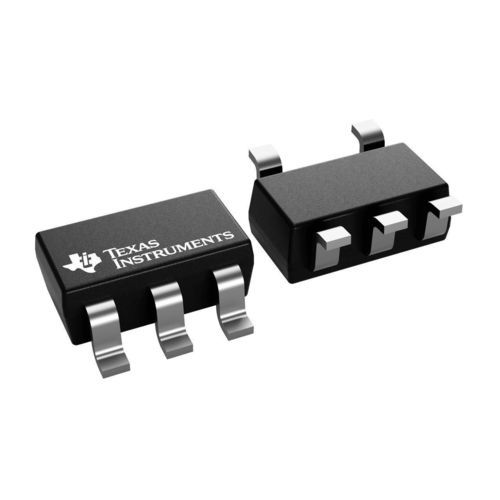

5 引脚 SOT-23（DBV）：5 引脚 — 8.12 mm²（2.9 x 2.8 mm）
5 引脚 SC70（DCK）：5 引脚 — 4.2 mm²（2.0 x 2.1 mm）

描述
TLV3201 在极小封装中兼具高速与低功耗，适用于需要快速阈值检测且待机功耗受限的应用。典型应用包括电池供电传感、液位检测、信号调理以及控制系统中的快速比较器级。该器件易于集成，并能容忍接近电源轨的输入信号。

技术规格

• 通道数：1
• 输出类型：推挽（Push-Pull）
• 传播延迟时间：0.04 µs（40 ns 典型值）
• 供电电压 (Vs) 最低：2.7 V
• 供电电压 (Vs) 最高：5.5 V
• 静态电流 (Iq) 每通道（典型值）：0.04 mA（40 µA）
• 输入偏置电压（典型值）：1 mV；Vos（最大）在 25°C：5 mV
• 输入偏置电流 (±)（最大）：0.05 nA
• 输入共模范围：大约超出任一电源轨 200 mV（VICR min：-0.2 V；VICR max：5.7 V）
• 工作温度范围：-40°C 至 125°C
