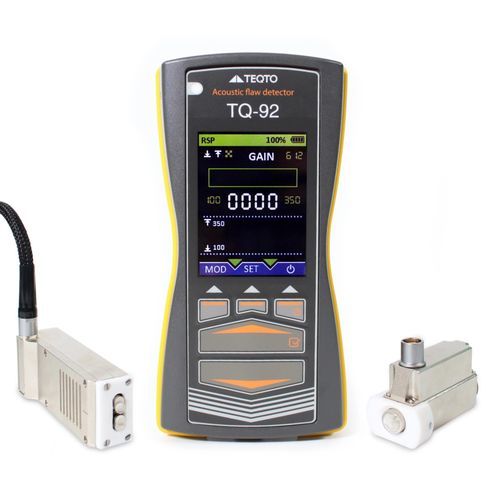

声学探伤仪 TQ-92

相控阵用于 CND手持

TQ-92是一种手持设备，专为通过手动扫描检测分层和其他材料缺陷而设计。该设备对于使用机械阻抗分析（MIA）进行粘合或层压组件的无损检测是不可或缺的。 - 应用：多层层压板、纤维层压材料、层压-蜂窝粘合、层压-金属粘合、金属-金属粘合、金属焊接、金属-毡金属钎焊、硬质和软质泡沫以及木材层压板的测试。 操作优势： - 在0.15 mm至13 mm的检测范围内具有高检测能力和空间分辨率 - 超轻便和紧凑的电子单元，便于现场工作 - 传感器的干耦合消除了对耦合液的需求 - 通过弹簧加载传感器的恒定压力确保稳定可靠的指示 - 简单的仪器操作和清晰的检测结果解释 结构优势： - 快速启动：新操作员所需的培训最少 - 简单校准：在检测对象上自动校准传感器 - 由于弹簧加载传感器设计，在粗糙/不平整表面上稳定可靠的操作 - 可根据特定材料组合提供定制传感器设计 材料缺陷的可能来源： - 外来物体的冲击损伤 - 冰雹和雷击 - 热引起的强度损失 - 厚度变化 - 玻璃纤维船的渗透损伤 技术规格： - 测量原理：机械阻抗分析（MIA） - 通过两个MIA换能器的检测范围：0.15 mm至13 mm / 0.006至0.5英寸（取决于材料特性） - 缺陷检测能力：对于层压组件：> 直径8 mm/0.3英寸，对于金属合金粘合：> 直径0.5 mm/0.02英寸，尺寸精度 8 mm，金属合金粘合 >0.5 mm，尺寸精度 <25% - 发射器类型：脉冲激励 - 电子单元尺寸：159 x 77 x 35 mm - 重量：0.3 kg - 显示屏：2.4英寸彩色TFT，240x320 - 电池：3 x NiMH，≥2,700 mAh，最长20小时操作 - PC接口：USB - 环境：10–50°C，20°C时最高98%湿度
