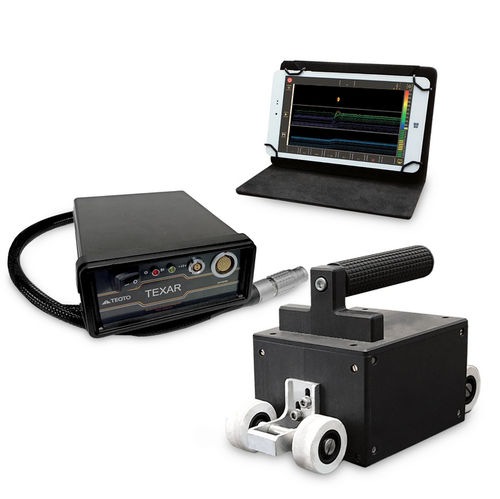

电磁测试设备 Texar

校准厚度手动

Texar 是一种低频电磁检测系统，设计用于非接触式检测铁磁性物品的局部金属减薄。适用于检测：锅炉加热表面工艺炉储罐底部和内壁管道和容器操作优势：除非需要在线检测，否则无需进行表面打磨或清洁。检测不受有色金属容器内均匀锈迹、水垢或水的影响，可一次性区分内部和外部缺陷，检测过程中无盲区，不使用永久磁铁，确保长期有效，通过蓝牙将数据无线传输到笔记本电脑，频率范围广：特点：多通道电磁设备。多种传感器可供选择，适用于不同应用：用于大型储罐或管道的平面传感器。用于管道检测的凹面传感器。用于内部检测（如热交换器）的在线圆柱形传感器。用于焊缝裂纹检测的涡流传感器。可使用测试块进行校准，以提高准确性。三维数据可视化以及金属减薄和点蚀的定量评估：适用于直径超过 700 毫米的大型储罐或管道。凹面传感器：适用于直径超过 700 毫米的大型储罐或管道：凹面传感器：专为适合管道直径而设计。安装在轮座上，以保持稳定的移动和传感器与物体之间的正确间隙：在线圆柱形传感器：用于在线检测，如热交换器中的管道：低频模式（5-30 Hz）适用于铁磁性材料。高频模式（1,000-30,000 Hz）适用于非铁磁性材料，包括非磁性金属和合金。工作原理：Texar 的工作原理是交变磁场与金属之间的相互作用。它主要有两种工作模式：低频模式（5-30 赫兹）：低频模式（5-30 赫兹）：主要用于铁磁性材料，系统可检测金属减薄、腐蚀或其他变化引起的磁场变化。在低频下，金属内部的涡流可以忽略不计，设备可以检测到因点蚀和减薄而导致磁通电阻发生变化的区域：适用于非铁磁性材料，如奥氏体钢和其他非铁磁性合金。在这种模式下，系统作为涡流设备运行，以检测裂纹和其他缺陷。从本质上讲，系统的工作原理是在被检测金属中产生 "磁摆动 "或振荡。传感器发出的信号在振幅和相位上的变化表明存在缺陷，如减薄或腐蚀。系统会计算传感器敏感元件下 "磁摆 "的质量，从而提供有关缺陷大小和类型的数据。技术规格：规格详细信息最小可检测缺陷壁薄：初始厚度的 5%，点蚀：直径 3 毫米，深度 30%。请参阅操作手册中的更多信息。缺陷尺寸评估的准确性预估，缺陷深度为 20%、50% 和 70%使用频率5-30 赫兹（铁磁），1,000-30,000 赫兹（非铁磁）最大检测速度 0.3 米/秒检测区域宽度 100-165 毫米（取决于传感器型号）尺寸（手动 16 通道传感器）长度 х 宽度 х 高度：230 х 119 х 140 毫米传感器质量16 通道平面传感器重量约 1.3 公斤电池寿命长达 10 小时耗电量 10 瓦工作温度范围-30 至 +50 °C通道数从 1 到 16交货包括：用于数据处理的电子数据单元多通道电磁换能器（具体类型根据技术要求）笔记本电脑/平板电脑/工业平板电脑（根据技术要求）电子单元和换能器的连接电缆交流适配器蓄能器软件（SD 卡）携带和储存箱常见问题（选定的）：什么是低频电磁测试？低频电磁测试是一种无损检测 (NDT) 方法，它利用交变磁场来检测铁磁性物体中的金属减薄、腐蚀和其他材料缺陷。这种技术在检测难以从多面接触或需要非接触检测方法的物品时特别有用。低频电磁检测如何工作？低频电磁测试的工作原理是向铁磁性材料施加磁场，频率范围通常为 5-30 Hz。当磁场与金属相互作用时，会在材料内部产生交变电流，检测设备可以测量到这些电流。材料减薄或腐蚀等缺陷会改变局部区域的磁性，导致磁场变化。检测设备可以检测到这些变化，帮助确定需要进一步检查或维修的区域。低频电磁检测有哪些优点？非接触式检测，无需表面处理，能够检测表面和次表面缺陷，应用广泛。可以检测哪些类型的缺陷？金属减薄、点蚀、裂纹、其他局部缺陷：主要特点：频率范围广、无线数据传输、无永久磁铁、灵活的传感器选项：测试材料：对碳钢和低合金钢等铁磁性材料特别有效。也可用于非铁磁性金属，如奥氏体钢和其他频率较高的非铁合金：校准：是的，校准对于确保结果准确非常重要。校准可使用试块或已知参考材料进行：结果通常以 A-Scan（振幅和相位）或 C-Scan（彩色编码图）的形式显示在笔记本电脑或平板电脑的屏幕上。数据代表材料磁性能的变化，缺陷区域显示信号强度或相位的变化：与其他无损检测方法相比的优点：无需表面处理，可检测内部和外部缺陷，无损伤且快速，适用于各行各业：特性/技术规格：最小可检测缺陷：缺陷大小评估的准确性：估计值，缺陷深度为 20%、50% 和 70%：5-30赫兹（铁磁），1,000-30,000赫兹（非铁磁）最大检测速度： 3米/秒 0.3 米/秒检测区域宽度：100-165 毫米（取决于传感器型号）尺寸（手动 16 通道传感器）：230 х 119 х 140 毫米传感器重量：1.3 千克（16 通道平面传感器）电池寿命：电池寿命： 长达 10 小时10 瓦工作温度范围：-30 至 +50 °C 通道数：1 至 161 至 16
