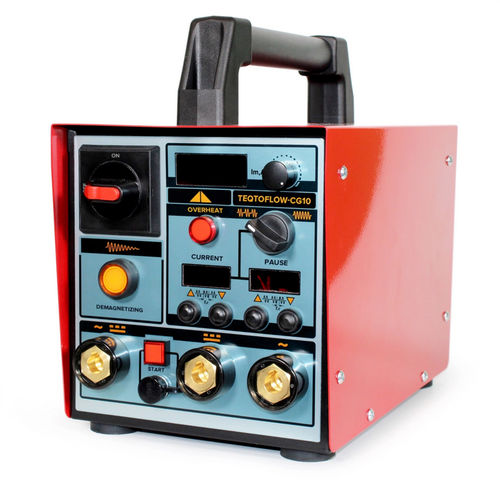

磁性粒子探伤仪 Teqtoflow-CG10

手提

专门用于检测铁磁性材料的表面和次表面缺陷，包括未完全熔合、裂纹和绒毛。它在评估各种工件、金属结构和轨道交通组件在制造和运行阶段的结构完整性、强度和机械性能方面发挥着至关重要的作用。它根据磁化原理对测试对象进行磁化，以发现各种不连续性，然后再进行退磁以进行精确分析。应用：建筑金属结构齿轮铸件铸件锻件操作优势：平滑调节电流振幅提供恒定电流和脉冲电流充磁直接显示充磁电流振幅值灵活调节脉冲电流，包括单脉冲操作模式可自定义充磁和退磁时间设置可保存设置以提高使用效率自动过热保护确保安全与各种充磁设备兼容，提高了通用性优点：重量轻，输出电流高：AC/DC （整流半波）工作模式允许环形和纵向充磁设计符合严格的国际标准适合在固定式磁粉测试台中操作可平滑调节电流振幅、恒流充磁、脉冲电流充磁、充磁时间设置和退磁，以进行精确测试利用：Teqtoflow-CG10 利用磁粉检测这种广为接受的无损检测方法。要进行检测，必须在被检测表面涂上特殊的磁粉。在磁化过程中，控制区正上方的磁场线浓度最高。因此，磁化粉末颗粒会聚集在这一区域，形成明显的图案。这些颗粒的密度会随着它们远离缺陷（如裂缝或不连续性）而逐渐降低。磁化后，可对指示线进行视觉解读，以确定表面和次表面缺陷的定位、方向和范围。由此产生的图案可与参考样品进行比较，以进一步分析磁粉检测的结果。技术规格：特性值替代电流交流峰值，不小于 > 1000 А有效交流，不小于 780 А整流半波电流峰值，不小于 > 1000 А有效值，不小于 550 А特性电流调节平滑电流指示峰值，1 A 分辨率电流测量误差，不大于 10 %磁化电流连续/间歇（电流暂停）间歇电流参数设置电流脉冲持续时间0.手动（手柄上的按钮、脚踏开关、主设备上的按钮）退磁幅度递减电流退磁时间设置 50 个周期工作特性最大功率下的占空比 50 %电流供应的最长持续时间 10 s开路电压 3 V大电流电缆长度 3 m大电流电缆横截面 95 mm²消耗功率2.尺寸（宽 х 高 х 深）214 х 311 х 340 毫米重量（不含电流电缆）16 千克交货组件：主机电流电缆（2.5 米长，横截面 95 毫米），带手枪式握把和熔断电极电流电缆（2.5 米长，横截面 95 毫米），带手枪式握把和熔断电极电流电缆（2.5 米长，横截面 95 毫米），带手枪式握把和熔断电极电流电缆（2.5 米长，横截面 95 毫米）。5 米长，横截面 95 毫米），带手枪式握把、熔断电极和电流开关按钮电源线操作手册附加附件：磁性线圈电流电缆和手柄各种金属制造的熔断电极非标准长度电源线电流开/关脚踏开关定制充磁装置手推车常见问题（摘录）：什么是磁粉探伤 (MPI)？磁粉探伤 (MPI) 是一种广泛使用的无损检测技术，用于检测铁、镍、钴及其合金等铁磁性材料的表面和近表面不连续性。这种方法的工作原理是将磁场引入被测物体。如果存在任何裂缝或缺陷，它们就会破坏磁场，导致磁通量泄漏。为了使这些缺陷可视化，需要在物体表面施加小的铁质颗粒（干粉或悬浮在液体中）。这些颗粒聚集在磁通量泄漏的区域，形成可见的标记，标示出缺陷的位置：交流电是检测表面缺陷的最佳方法，它产生的磁场由于一种称为 "集肤效应 "的现象而主要停留在物体表面。电流极...替很快（每秒 50-60 个周期），这意味着它无法深入材料内部。全波直流电（FWDC）：全波直流电用于需要更深的穿透力来发现地下不连续性的情况。与交流电不同，全波直流电可以磁化较厚的材料横截面，因此更适用于无法进行表面检测的较大或较厚部件：半波直流电（HWDC）：半波直流电兼顾表面和次表面检测。其脉动电流有助于在检测过程中移动磁性颗粒，从而增加检测表面裂纹的可能性。交流电磁铁对检测表面破损迹象最有效，而某种形式的直流（如 FWDC 或 HWDC）则更适合用于识别表层下的缺陷。MPI 是一种多功能检测方法，可用于航空航天、汽车和建筑等行业，因为这些行业对金属部件的完整性要求极高：Teqtoflow-CG10类型：便携式磁粉探伤仪便携式磁粉探伤仪检测方法：磁粉探伤 (MPI)Peak AC：峰值交流电：> 1000 A 有效交流电：780 AP 峰值整流半波电流：> 1000 A 有效整流半波电流：780 AP> 1000 AE 有效整流半波电流：550 AC 电流调节：平滑电流指示：电流测量误差：≤ 10%磁化电流：连续/间歇电流脉冲持续时间： 02 - 9.98 s 0.02 - 9.98 s停顿持续时间： 02 - 9.98 s 0.02 - 9.98 s磁化时间控制：手动（手柄、脚踏开关、主设备）消磁：降幅电流消磁时间：50 个周期最大功率时的负载周期：50%电流供应的最长持续时间：10 秒开路电压：3 V10 秒开路电压：3 V大电流电缆长度：3 m大电流电缆横截面：95 mm²耗电量：2.5 kV电源参数：230 V，50 Hz，10 AP电源电缆：可拆卸防水接头，3 米尺寸： 214 x 311 x 340214 x 311 x 340 毫米重量（不含电流电缆）： 16 千克16 千克
