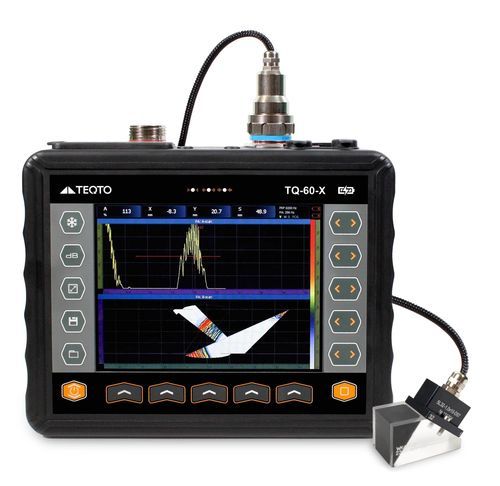

超声波探伤仪 TQ-60-X

相控阵

TQ-60-X 是一款高性能超声波探伤仪，可与两个 64 通道相控阵探头和各种扫描仪（包括滚筒扫描仪和 PA+TOFD 组合扫描仪）同时工作。该设备还支持多达两个 TOFD 通道，符合全球检测标准。该设备还支持多达两个 TOFD 通道，符合全球检测标准。先进的软件包提供自动数据收集、图像处理和三维可视化功能，以便进行详细评估。使用相控阵和 TOFD 技术进行焊缝检测使用二维扫描仪进行自动扫描检测金属结构中的缺陷高速、高分辨率检测复杂几何形状扫描后三维分析和报告操作优势：每个相控阵探头可配置多达 4 个检测组多种扫描类型的高分辨率成像： - 经典 S 扫描 - 固定角度 L 扫描 - 组合 LS 扫描（带光束摆动和孔径移动的复合 S 扫描）探头特性：相控阵 (PA) 通道：发生器配置：16:128（可选 32:128）激励电压：±75 VP 脉冲类型：同步：通过位置编码器或时间增益：0-80 dB（0.5 dB 级）工作频率范围：500 kHz - 20 MHz500 kHz - 20 MHz采样率：100 MHzADC 分辨率：10 位10 位数据分辨率： 16 位16 位信号记录：每个波形的数字记录最大 A 扫描长度：高达 10,000 点脉冲重复频率：高达 20 kHz灵敏度分级：按角度和深度进行 2D 分级（TCG 范围 60 dB，32 点，斜率高达 50 dB/μs）聚焦类型：深度、路径、距离、自动缩放：1:1 / 1:128单元素（传统 UT）通道：通道数：2 个独立激发电压：±200 VO工作频率范围：500 kHz - 20 MHz500 kHz - 20 MHz采样率：100 MHz100 MHz 增益：0-110 dB（步长：0.1 / 0.5 / 1 / 2 / 6 dB）处理模式：A-scan, B-scan, TOFDConnectors：4 x Lemo 000Exploitation：每个组的内置扫描构造器增强了设置的灵活性实时和扫描后缺陷分析，可立即调整扫描仪技术规格：存储：USB 闪存或以太网（10/100 Mbps）USB 端口：数据文件大小：最多 300 MBS标准扫描速度：6-9 m/min扫描长度：5000 个测量值显示屏：8.5" TFT，800x600，日光下对比度模式电源：2 节可更换电池，最多工作 12 小时外部电源：220 V A工作温度范围：从 -35 °C 到 +50 °C尺寸：280 × 245 × 100 mmWh280 × 245 × 100 毫米重量：2.5 千克（含电池）交付套装：TQ-60-X 探伤仪装置2 节可充电电池电池充电器电源（220 V AC）USB 存储设备运输箱快速入门指南校准块（可选）用于 PC 分析的软件包坚固的运输箱产品详情 - 附件（来自 schema.org）：相控阵探头（各种配置）TOFD探头套件滚筒扫描仪PA+TOFD组合扫描仪校准块外部显示器（可选）编码器电缆特性/技术规格：型号：TQ-60-X类别：超声波相控阵探伤仪超声波相控阵探伤仪品牌：TEQTOPTEQTOP相控阵：2 x 64 通道TOFD 通道：最多 2S 扫描刷新率：100 Hz100 Hz扫描速度：6-9 m/min显示屏：8.5" TFT，800x600电源：2 节可更换电池，12 小时工作，220 V A工作温度：-35 °C 至 +50 °CDimensions：280 × 245 × 100 毫米重量：2.5 千克
