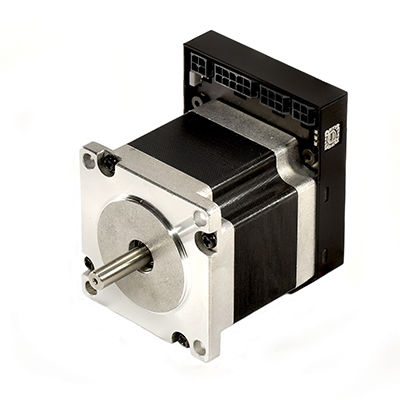

步进式电机 iMOT232S XM-CAN直流18V24伏
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 类型
- 步进式, 直流
- 电压
- 18V, 24伏, 12V, 28V, 48V, 40 V, 36V, 30 V, 43.2 V, 14.4 V, 20 V, 42V, 19.5 V, 16 V, 21.6 V, 15 V, 14V
- 构造
- NEMA 23
- 防护指数
- IP20
- 极数
- 2极
- 冷却
- 风冷式
- 应用
- 机器人协同, 工业, 用于离心泵, 用于制药业, 用于测量仪器, 木材加工机, 用于医疗设备, 用于机器人, 用于传送带, 用于机床, 离心机, 半导体工业, 用于包装机, 用于电子工业, 化工, 回转工作台, 纺织工业, 用于矿产工业, 用于自动门, 核应用, 农业用, 用于光学仪器, 医疗应用, 分配器用
- 其他特性
- 低电压, 精准, 高精度, 伺服控制式, 可编程, 集成移动控制, 带速度控制器, 电子控制式, 集成控制器, 变速, 运动调节, CANopen, 闭合回路, 集成速度控制0-10伏, 内置电子设备, 可变频率, RS-232, 一体化驱动, TMLCAN, 标准, 带操控系统, 内置编码器
- 功率
80 W
(0.11 hp)最多: 50,000 W
(67.98 hp)最少: 80 W
(0.11 hp)- 强度
2 A
最多: 2.8 A
最少: 0.01 A
- 扭矩
1 Nm
(0.737562 ft.lb)最多: 1 Nm
(0.737562 ft.lb)最少: 0 Nm
(0 ft.lb)- 旋转速度
800 rpm
(5,026.5482 rad.min-1)最多: 1,400 rpm
(8,796.4594 rad.min-1)最少: 0.01 rpm
(0.0628 rad.min-1)- 温度
最多: 40 °C
(104 °F)最少: 0 °C
(32 °F)
产品介绍
智能步进电机，内置运动控制器、位置反馈功能，并配备RS232和CAN/CANopen接口。集成控制系统减少了电源和通信所需的布线量，并显著提高了电磁兼容性。该智能电机已进行优化设计，可立即投入运行，因此能够轻松集成于狭小空间中。
电气特性：
工作电压：12 - 48 VDC / 额定电流：2.8 A
额定扭矩：1.0 Nm @ 1400 rpm
通信：
RS232 - 最高 115 Kbit/s
CANopen - 符合 CiA 规范 301、305 和 402
TMLCAN - Technosoft 专有 CAN 协议
数字和模拟输入/输出：
5 个数字输入：5–24 V，可配置为 NPN 或 PNP
2 个数字输出：5–24 V，0.5 A，NPN 开集极
1 个模拟输入：12 位，0–5 V
反馈：集成式单匝磁性绝对值编码器，每转分辨率为 4096 增量（12 位）。
安全：具备过流、过温、欠压和过压保护，以及 I2t 和跟踪误差保护。
集成开关，用于设置设备节点ID。
控制特性：
通过现场总线或模拟/数字输入
通过直接从集成控制器的非易失性存储器中自主执行复杂的运动序列
工作模式：
当集成编码器启用时，采用正弦换相和磁场定向控制（FOC）的闭环模式
当负载端有编码器可用时，采用每全步最多 512 微步的开环模式，并具备步进丢失检测和自动位置补偿功能
---
