功率电感器 ERUC23 series

磁性绕线高性能

产品概述

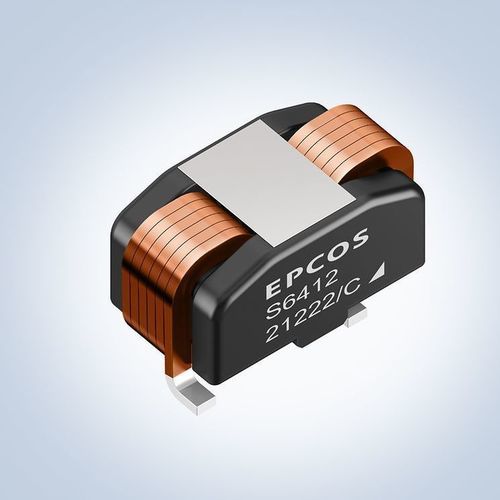

TDK Corporation 在其扁线电感系列中新增了 EPCOS ERUC23 耦合电感系列（订货代码族 B82559S*）。这些贴片（SMD）耦合电感由共享单一磁芯的两个绕组组成，提供六种型号。该系列已通过 AEC‑Q200 认证并符合 RoHS 要求，适用于自动贴装表面贴装工艺。占位尺寸：26.8 x 13.8 mm；高度随型号在 13.7 mm 至 14.0 mm 之间变化。额定工作温度范围：-40 °C 至 +150 °C。单个绕组的直流电阻因型号而异，范围为 0.82 mΩ 至 1.85 mΩ。

应用

• 双相降压和升压转换器及降压/升压转换器
• 48 V 转 12 V 的混合转换器（飞容转换器）

主要特性与优势

• 各型号具有较高的饱和电流
• 单绕组直流电阻低
• 兼容自动贴装（表面贴装）
• 在紧凑封装中降低纹波并提高效率
• 相比两个独立电感节省空间

关键数据（表）
Type | Coupled Inductance (nom.) [μH] | DC resistance of one winding [mΩ] | Saturation current (typ., 25 °C) [A] | Saturation current (typ., 100 °C) [A]
ERUC23-4R1K | 4.1 | 1.85 | 50 | 39.5
ERUC23-3R2K | 3.2 | 1.85 | 63.5 | 49
ERUC23-2R8K | 2.8 | 1.25 | 61 | 47
ERUC23-2R2K | 2.2 | 1.25 | 77 | 58
ERUC23-1R8K | 1.8 | 0.82 | 81 | 62
ERUC23-1R4K | 1.4 | 0.82 | 97 | 73

技术规格

• 系列 / 型号：ERUC23（EPCOS，订货代码族 B82559S*）
• 型号数量：6
• 耦合电感范围：1.4 μH 至 4.1 μH
• 饱和电流（typ., 25 °C）：50 A 至 97 A（随型号变化）
• 饱和电流（typ., 100 °C）：39.5 A 至 73 A（随型号变化）
• 直流电阻（单绕组）：0.82 mΩ 至 1.85 mΩ（随型号变化）
• 占位尺寸：26.8 x 13.8 mm
• 高度：13.7 mm 至 14.0 mm（视型号而定）
• 认证 / 合规：AEC‑Q200 认证，符合 RoHS
• 安装方式：表面贴装，支持自动贴装（pick-and-place）
• 工作温度范围：-40 °C 至 +150 °C
