多模式超声波传感器 USSM1.0 PLUS-FS

产品概述

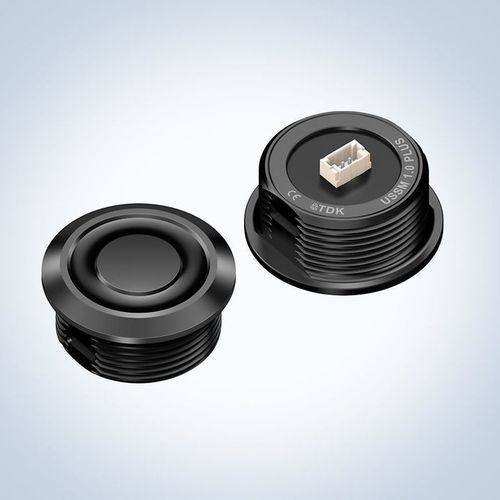

TDK Corporation 超声波传感器模块 USSM1.0 PLUS-FS（订购号 B59110W2111W032）。传感元件与外壳机械隔离，降低对外部振动的敏感性。模块具有 IP65/67 防护等级，额定工作电压为 12 V。安装方式包括通过 M19 螺纹和锁紧螺母的前面板安装或卡扣式固定。

功能
模块由专用驱动器和集成压电换能器驱动。内置信号处理 ASIC 计算飞行时间（time-of-flight），采样率可达 50 次/秒。测量范围为 18 cm 至 200 cm；在多模块的 pitch-and-catch 模式下，可实现最短约 4 cm 的测量。视场（FoV）为 ±35°，可针对特定测量场景进行优化/配置。传感器在多种光照条件下（包括直射阳光）均能可靠工作，测量结果在很大程度上不受目标颜色或透光性的影响。

应用

• 移动系统中的障碍物检测与碰撞避免（如自主移动机器人、AGV）
• 固定系统中的距离及液位测量

技术规格

• 型号：USSM1.0 PLUS-FS
• 订购号：B59110W2111W032
• 防护等级：IP65 / IP67
• 额定电压：12 V
• 安装：前面板 M19 螺纹（带锁紧螺母）或卡扣式固定
• 传感：机械隔离的传感元件
• 换能器：集成压电盘
• 信号处理：集成 ASIC
• 采样率：最高 50 次/秒
• 测量范围：18 cm 至 200 cm（pitch-and-catch 模式下可达 4 cm）
• 视场（FoV）：±35°（可按客户需求配置）
• 在多种光照条件下可靠运行，包括直射阳光；测量在很大程度上不受目标颜色/透光性的影响
• 主要用途：距离测量、障碍物检测、移动与固定系统的碰撞避免
