数控车削铣削中心 TMX-4000通用转塔式高精度
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 操控类型
- CNC数控
- 类型
- 通用
- 其他特性
- 转塔式, 高精度, 高速, 大功率, 自动更换工具, 触摸屏
- 直径
500 mm
(19.69 in)- X轴
605 mm
(23.82 in)- Y轴
260 mm
(10.24 in)- Z轴
1,500 mm
(59.06 in)- 机器质量
17,000 kg
(37,478.58 lb)- 主轴功率
22 kW, 26 kW
(29.91 hp, 35.35 hp)- 旋转速度
4,000 rpm
(25,132.741 rad.min-1)
产品介绍

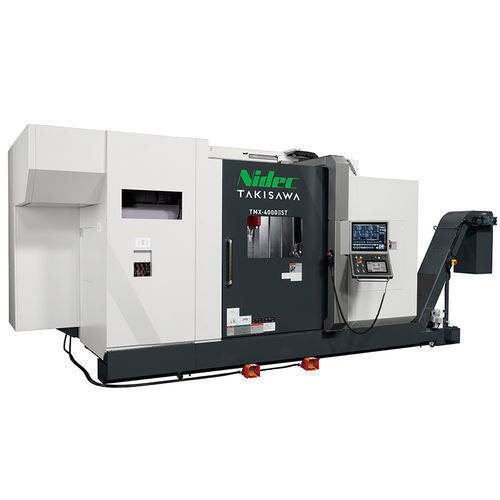

TMX‑4000是一款多功能车铣复合加工中心，集高功率工具主轴与高精度左右主轴于一体，可实现大型工件的一次装夹复合加工（铣削、端面钻孔与车削）。其行程与高刚性结构支持重切削，同时保持高精度的分度与定位。
亮点
操作与软件
相关媒体
技术规格
亮点
- 多功能配置：工具主轴（带ATC）+ 左/右主轴，支持一夹一次完成加工。
- B轴采用直驱电机旋转、膜片制动夹紧，兼具高速与高精度（最小分度精度0.0001°）。
- 工具主轴配备自动刀库（ATC），加工灵活；主轴转速可达12,000 min⁻¹。
- 在保持精确分度与定位的同时，适用于重切削加工。
操作与软件
- 多显示器操作面板（标配15"触控；可选19"及可滑动10.4"副屏），便于直观显示与操作。
- iHMI（人机界面）：基于"Planning"、"Machining"、"Improvement"的流程化操作；具备防误操作、碰撞回避、会话式编程（PANEL iH Pro）及加工程序生成支持。
- Takisawa TiwaP‑1（可选）：交互式编程系统，支持程序生成、3D仿真（切削结果/刀具路径）及主轴/C轴的优化执行，无需G代码经验。
相关媒体
- TMX‑4000 介绍视频
- Talk About "TMX‑4000"
- 大直径U钻加工（SUS304）
- 高进给/高速切削（SUS304）
技术规格
- 型号：TMX‑4000
- 卡盘尺寸：10 + 10 inch（存在变型）
- 刀塔类型：带ATC的工具主轴
- 最大车削直径：Ø500 mm
- 最大车削长度：1500 mm（随卡盘类型而异）
- 棒材加工直径（左主轴）：Ø80 mm（取决于卡盘/气缸类型）
- B轴回转范围：230°（±115°）
- 左主轴转速：4,000 min⁻¹
- 右主轴转速：4,000 min⁻¹（某些变型可能无右主轴）
- 工具主轴转速：12,000 min⁻¹
- ATC刀具容量：40（可选：80、120）
- 快速进给速度：X1：40 m/min · Z1：40 m/min · Y1：40 m/min · A：30 m/min
- 左主轴电机（S2 30 min / 连续）：26 / 22 kW
- 右主轴电机（S2 15 min / 连续）：22 / 15 kW（如适用）
- 工具主轴电机（S3/S6 25%/连续）：高档：22 / 15 kW
- 机床高度：3,160 mm
- 所需占地（含侧出屑链、操作面板、ATC弹匣）：T40：6,950 × 4,478 mm
- 机床重量：约17,000 kg
