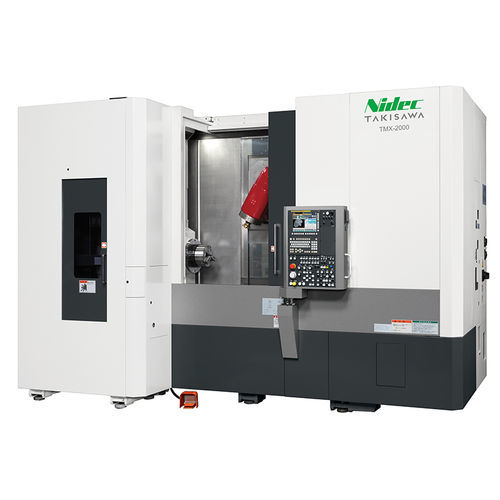

数控车削铣削中心 TMX-20005轴示教高精度
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 操控类型
- CNC数控
- 轴数量
- 5轴
- 其他特性
- 转塔式, 高精度, 工业, 示教
- 直径
500 mm
(19.69 in)- X轴
640 mm
(25.2 in)- Y轴
230 mm
(9.06 in)- Z轴
690 mm
(27.17 in)- 机器质量
13,700 kg, 14,000 kg
(30,203.33 lb, 30,864.72 lb)- 主轴功率
11 kW, 15 kW
(14.96 hp, 20.39 hp)- 旋转速度
5,000 rpm
(31,415.927 rad.min-1)
产品介绍
概述
TMX-2000是一款多功能数控车铣复合机，设计具备大行程轴，可在一次夹持中加工更大、更复杂的工件。配置固定C轴及可索引的工具主轴（B轴），可在不重新夹紧的情况下完成铣削、端面加工与车削等复合工序。
主要特点
技术规格
应用
软件
集成TiwaP-1软件支持程序创建、3D仿真与自动执行，有助于缩短调试时间并简化操作人员输入。
TMX-2000是一款多功能数控车铣复合机，设计具备大行程轴，可在一次夹持中加工更大、更复杂的工件。配置固定C轴及可索引的工具主轴（B轴），可在不重新夹紧的情况下完成铣削、端面加工与车削等复合工序。
主要特点
- 大行程轴：X 640 mm / Y 230 mm / Z 690 mm，使在C轴固定情况下可一次夹持完成铣削与端面钻削。
- 工具主轴索引（B轴）：扩大加工范围；±130°的高精度索引，1°步进，可将多道工序集成到单一刀具上。
- 高精度车削：车削刀具通过高精度索引联轴器定位并锁定于工具主轴；支持外径多功能刀具使用。
- 集成交互式编程（TiwaP-1）：支持程序创建、3D仿真与执行，无需G代码知识；自动识别加工主轴与工序顺序。
技术规格
- 右主轴刀架：无
- 尾座（NC伺服型）：标准（包含）
- 卡盘尺寸：8 英寸
- 刀塔类型：带ATC的工具主轴
- 最大车削直径：Ø500 mm
- 最大车削长度：610 mm
- 棒材加工能力（左主轴）：Ø65 mm
- 棒材加工能力（右主轴）：无
- B轴摆动范围：230°（±115°）
- 左主轴转速：5000 min⁻¹
- 右主轴转速：无
- 工具主轴转速：12000 min⁻¹
- ATC刀库容量：40 [OP. 80]
- 快速移动速度 (m/min)：X: 40 / Z: 40 / Y: 40 / A: 20
- 左主轴电机（kW）（30 min/连续）：15 / 11
- 右主轴电机（kW）：无
- 工具主轴电机（kW）（S3 25%/连续）：11 / 7.5
- 机器高度：2783 mm
- 占地面积（约）：4150 × 2923 mm
- 机器重量：13,700 kg
应用
- 需组合车削与铣削的零件（汽车、液压、航空部件）
- 复杂轴类、法兰及高精度端面加工
- 需要一次夹持加工的小批量生产与样件制造
软件
集成TiwaP-1软件支持程序创建、3D仿真与自动执行，有助于缩短调试时间并简化操作人员输入。
