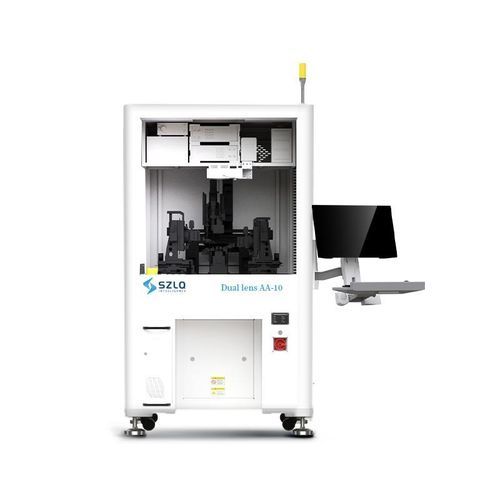

光学矫直系统 Dual lens AA-10

光学器件波导和光纤阵列工业

Dual lens AA-10 是一款针对双镜头同步耦合产品研发设计的主动对准设备，配置两套高精度六自由度主动耦合贴装系统、温控载台与视觉引导。设备设计兼顾兼容性与稳定性，工装夹具可快速更换并通过软件切换实现多机种适配。

功能与组成

• 两套高精度六自由度主动耦合贴装系统
• 高精度温控载台
• 上/下视觉标定的高精度视觉引导
• LENS 下压力准确反馈系统
• 自动点胶与自动 UV 固化
• 高效气浮减震系统
• 工装夹具快速更换与软件切换实现机种兼容

附加选项 / 功能

• 可按需定制
• 本地化支持
• 自动校准

应用领域

• 光电子领域
• 功率器件领域
• 微波射频器件领域
• 新能源汽车领域

优点 / 组件

• 吸嘴力控与真空吸附结合的取放系统
• 上/下视觉定位组件
• 产品夹具
• 点胶组件、上视觉与 UV 固化模块
• 正压源：压力 ≥ 0.5 MPa；接管口径：8 mm
• 负压源：真空度 ≤ -80 kPa；接管口径：8 mm（可选配真空泵）

技术参数

• 载台温控：20 ~ 80 °C，±0.5 °C（可选）
• 耦合直线轴的重复定位精度：±100 nm
• 设备重量：约 650 kg
