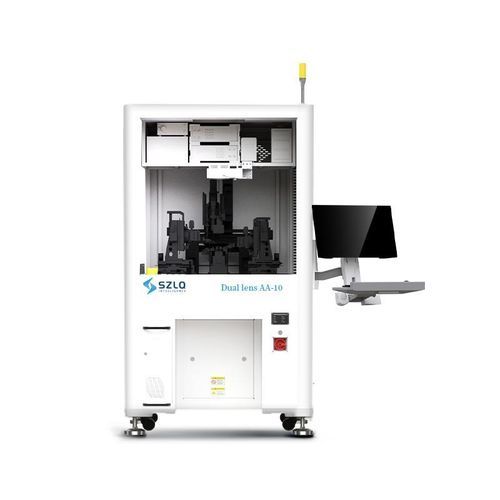

机械矫直系统 Dual lens AA-10-z

光学光学器件波导和光纤阵列

Dual lens AA-10-z 为针对双镜头同步耦合开发的主动对准系统。直驱电机驱动的纳米线性定位平台提供高耦合效率、耦合稳定性和耦合精度。设备配置两套高精度六自由度主动耦合与贴装系统，集成高精度视觉引导、上下视觉标定、LENS 下压力反馈与力控、自动点胶与自动 UV 固化，以及可选温控载台，适用于小批验证与大规模量产。

主要特性

• 两套高精度六自由度主动耦合与贴装系统
• 直驱电机驱动的纳米线性定位平台，提升耦合效率与精度
• 高精度视觉引导及上下视觉标定
• LENS 下压力反馈与触底力控
• 自动精确点胶与自动 UV 固化
• 可选温控载台
• 高效气浮减震系统
• 软件操作界面友好，设备兼容性高，夹具快速更换
• 紧凑设计，便于系统集成

应用领域

• 光电子（Photonics）
• 功率器件
• 微波射频器件
• 新能源汽车领域

特性 / 技术规格

• 运行环境：温度 22°C ± 2°C；湿度 55% ± 5%
• 耦合直线轴的重复定位精度：±100 nm
• 设备重量：约 650 kg
• 正压源：压力 ≥ 0.5 MPa；接管口径：8 mm
• 负压源：真空度 ≤ -80 KPa；接管口径：8 mm（可选真空泵）
• LENS 真空吸附与力控反馈
• 点胶定位与触底力控反馈
