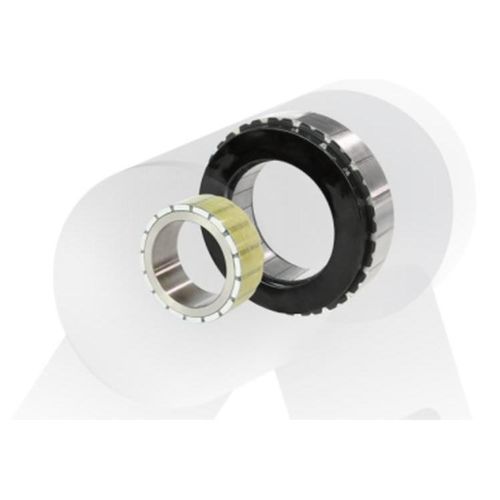

BLDC力矩电机 FMC series

48V永磁紧凑型

产品介绍 内部转子无框力矩电机是一种特殊类型的永磁同步电机（PMSM），由转子和定子两个核心部件组成。转子内部定位，定子外部安装。其创新设计消除了传统电机外壳、轴承和轴，仅保留转子和定子组件。转子通常采用与永磁体集成的环形结构，直接安装在负载轴上。定子由铜绕组和层叠片组成，产生电磁力以驱动转子旋转。该配置通过高效的磁场相互作用实现扭矩输出，使其非常适合用于机器人关节和工业自动化等高精度应用。它能够直接驱动负载，最大限度地减少机械传动损失。 - 紧凑轻便的结构：去除传统外壳和框架，体积减少约30%-50%，重量显著降低。非常适合空间受限的集成系统。 - 高功率密度和扭矩输出：利用多极和多槽设计，优化的永磁体排列，提高扭矩密度20%-40%，提供更高的单位体积扭矩。减少铁损和铜损，与传统电机相比，效率提高10%-15%。 - 高效散热和低热损失：采用真空灌封技术结合高导热材料，提高散热效率。温升减少15%-25%，延长使用寿命。 - 高动态响应和精度：直接驱动负载，消除齿轮/皮带的反冲。响应速度提高30%以上，实现微米级定位精度。 - 安静运行和低维护：消除机械传动噪音，运行时声压水平低于50dB。简化的结构减少易磨损部件，维护频率降低60%-80%。 - 可定制的集成灵活性：支持参数定制（转子/定子尺寸、磁波形），实现与机器人关节、医疗设备或其他系统的无缝集成，适应多样化的设计要求。 规格表 型号：FMC05213-0015，额定功率（W）：159，额定扭矩（N·m）：0.4，额定速度（rpm）：3790，额定电流（A）：4.4，最大扭矩（N·m）：1.2，最大电流（A）：13.6，静态扭矩（N·m）：0.44，静态电流（A）：4.84，额定电压（V）：48，线电阻（Ω）：0.9，线电感（mH）：0.94，电气时间常数（ms）：1.04，机械时间常数（ms）：1.127，反电动势常数（V/krpm）：6.13，扭矩常数（Nm/A）：0.1014，转子惯量（kg·cm²）：0.074，极数：10，绝缘等级：F，重量（kg）：0.22 环境条件 - 外壳：全封闭，自冷却。 - 温度范围：-20℃~40℃（不结冰）。 - 湿度：≤90% RH（不凝结）。 - 环境：避免腐蚀性/易燃气体、油滴和灰尘。 - 海拔：最大4000m；超过1000m，每100m功率降低1.5%。 关键特性 / 技术规格 - 永磁同步电机（PMSM） - 无框，内部转子设计 - 直接驱动，高扭矩密度 - 可定制以实现集成 - 低噪音，低维护 - 高效率和精度
