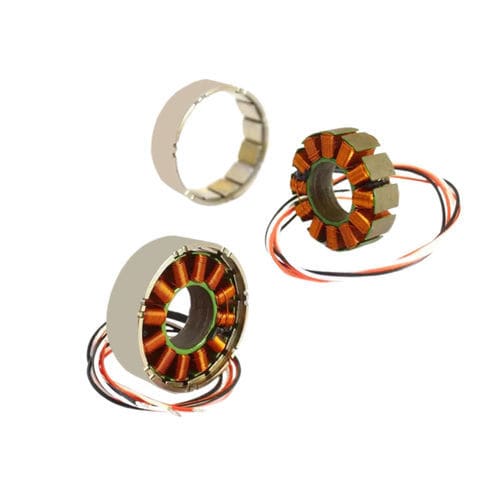

同步力矩电机 WK series

12V36V24伏

介绍
无框外转子力矩电机是一种永磁同步电机（PMSM），具有与外壳一体化的外部转子和内部定子（包含铜绕组与钢片）。无框结构取消了传统壳体、轴承和轴，可将转子直接嵌入被驱动结构，便于紧凑的直驱集成、有效的热路径，适用于低速大力矩场景，如医疗设备、工业风机及自动化系统。

特性

• 优化的外转子结构 - 转子与外壳一体化增加转子转动惯量，改善低速稳定性并通过外壳快速导热。
• 内部定子布置 - 降低对负载的电磁干扰，支持高精度控制。
• 高力矩密度与效率 - 多极永磁配置和真空灌封技术使力矩密度提升约20%-30%，并降低传输损耗。
• 直驱的动态响应 - 消除齿轮/皮带传动间隙，提升响应速度并实现微米级定位。
• 加强的热管理与轻量化设计 - 转子与外壳直接接触及高导热材料使散热效率提升约20%-30%，质量下降约30%-50%。
• 可定制的集成能力 - 支持转子尺寸与磁路方案定制，便于嵌入机械结构。
• 低噪声与低维护 - 无机械传动摩擦，运行噪声低于50 dB，降低维护频率。

规格表
规格表按型号提供关键参数：额定电压、额定电流、额定力矩、额定转速、最高转速、堵转力矩、堵转电流、绕组匝数、相电阻、相电感、转速常数、力矩常数、转子惯量、极对数、电机重量、工作温度、最高退磁温度。各项数值随型号不同（参见型号 WK1105 … WK10025）。

特性 / 技术规格

• 电压：以12 V 和24 V 为主（部分型号支持36 V）。
• 额定力矩范围：0.01 N·m 至 4 N·m，视型号而定。
• 额定电流：通常为0.53 A 至 7.4 A（视型号）。
• 额定转速：约130 至 1800 RPM；最高转速差异较大（高速型号可达18057 RPM）。
• 工作温度：-20 °C 至 80 °C；最高退磁温度：120 °C。
• 转子惯量、极对数、重量及其它电气参数按型号在规格表中列出。
