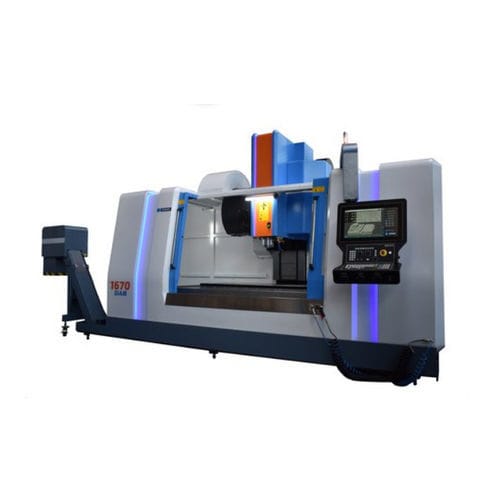

3轴数控铣床 DIAM 1670
5轴4轴立式

3轴数控铣床
3轴数控铣床
3轴数控铣床
3轴数控铣床
3轴数控铣床
3轴数控铣床
3轴数控铣床
3轴数控铣床
添加到我的收藏夹
添加到产品对比表


产品规格型号

轴数量
3轴, 5轴, 4轴
卧式/立式
立式
主轴数量
二机轴
主轴头
BT40, BT 50
工具数量
24工具, 40工具, 20工具, 32工具, 30工具
X轴

1,600 mm
(63 in)

Y轴

700 mm
(28 in)

Z轴

650 mm
(26 in)

转速

10,000 rpm
(62,832 rad.min-1)

输出功率

15 kW, 18.5 kW, 22 kW, 26 kW
(20.39 hp, 25.15 hp, 29.91 hp, 35.35 hp)

最大台面负荷

1,600 kg
(3,527 lb)

工具重量(最大)

7 kg
(15.4 lb)

总重量

12,000 kg
(26,455.47 lb)

整体长度

4,350 mm
(171.3 in)

整体宽度

2,400 mm
(94.5 in)

总高度

3,230 mm
(127.2 in)

产品介绍

冷却主轴,由皮带驱动 4条冷却液 通过主轴或从柔性喷头冷却刀具 气枪和水枪 排屑机,皮带式 全面保护,包括滑动前门和安全锁。 第四轴准备 内部照明 可选项: 12000转/分的主轴 30或40个工位的刀具库,带双臂夹持器 零件探针 刀具探针 3个线性轴上的精密标尺 主轴上有20条冷却线 带有Ø120或170、200、250、320mm板的电动第四轴 烟雾真空 油分离器装置 交付: 隔离变压器 刀架 Fagor avec conversationel SOMAB PL+S VF 15英寸彩色平面触摸屏 全QWERTY字母数字键盘和鼠标 移除电子手轮 USB连接和RJ45用于ETHERNET 检索DXF文件 带有SHOPMILL对话功能的SIEMENS 828 D 10.4英寸TFT平面彩色屏幕 全QWERTY字母数字键盘 一个电子手轮 前面板上的USB连接 用RJ 45连接到ETHERNET网络

---
