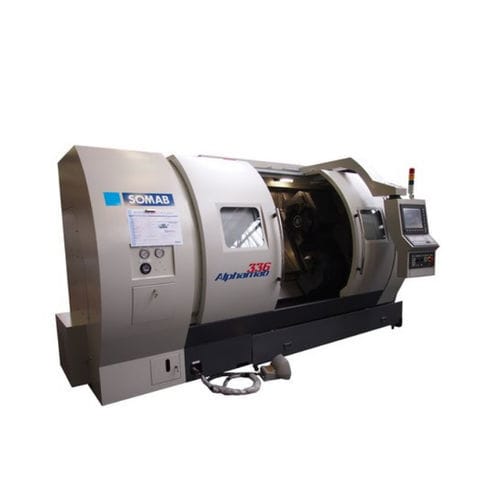

CNC数控车床 ALPHAMAB 336卧式双轴3轴
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 操控类型
- CNC数控
- 卧式／立式
- 卧式
- 轴数量
- 双轴, 3轴
- 结构
- 倾斜台面式
- 工具数量
- 12工具
- 直径
800 mm
(31.5 in)- 旋转速度
2,000 rpm, 4,000 rpm
(12,566.371 rad.min-1, 25,132.741 rad.min-1)- 舵机通道
131 mm
(5 in)- 行程X
335 mm
(13 in)- Z轴
1,090 mm, 2,090 mm, 3,090 mm
(43 in, 82 in, 122 in)- 标准功率
28 kW, 42 kW
(38.1 hp, 57.1 hp)- 整体长度
5 m, 6 m, 7 m
(16'04" , 19'08" , 22'11" )- 整体宽度
2,435 mm
(96 in)- 总高度
2,440 mm
(96 in)- 重量
9,600 kg, 11,000 kg, 13,400 kg
(21,164 lb, 24,251 lb, 29,542 lb)
产品介绍
Ø380mm卡盘，带同心卡爪，交付时有：
1套3个淬硬的卡爪
1套3个研磨过的卡爪
MK6尾架
用于两轴机床：
自动后转塔 12个工位带休息板
2个用于正面粗加工32x32方形刀具的刀架
4个Ø60mm镗刀架（90mm长）
1套从Ø60到Ø20-25-32-40-50的减速衬套
2个Ø60的中间套筒，用于MK3，MK4和MK5
适用于3轴机床：
旋转刀具（仅在VDI50版本）和C轴
12个工位的自动转塔，VDI50
可滑动和旋转的操作台
切屑输送机
3 bar冷却剂系统
滑动前门和安全锁，提供全面保护
自动容积式注油
内部照明
电气柜中的空气/空气交换器
状态指示灯
可选项：
带3个滚轮的固定稳定支架，手动调节
用于直径50mm至250mm或
Ø250mm至400mm或
Ø400mm至600mm
刀具探头
隔离变压器
带有学习型SOMAB PL+S VT的FAGOR 8065数控系统
15 "彩色LCD平面触摸屏
QWERTY字母数字键盘
两个手轮
刚性攻丝（固定刀具和旋转刀具）
前面板上的USB连接
用RJ 45连接到ETHERNET网络，3种操作模式
对话式
学习模式 手动
ISO模式
4Gb内存
工具库
切割力的可视化 - 示波器
使用.dxf文件
或
带有对话式SHOPTURN的SIEMENS 828 D
10.4英寸TFT平面彩色屏幕
全QWERTY字母数字键盘
一个电子手轮
硬性敲击
前面板上的USB连接
用RJ 45连接到ETHERNET网络
---
PDF产品目录
该产品还没有PDF产品手册
查看SOMAB的所有产品目录
