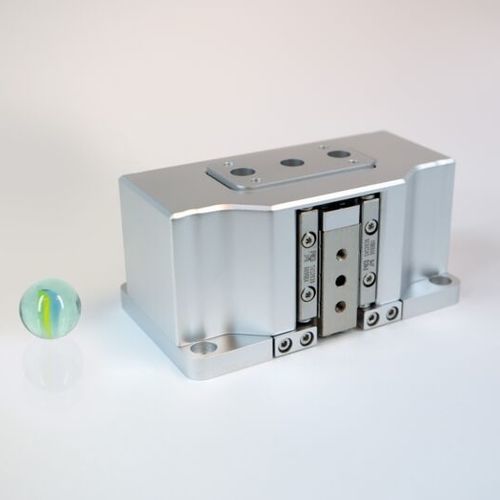

高负载位移台 SHL-1D80N-1
立式多轴闭合回路

高负载位移台
高负载位移台
高负载位移台
高负载位移台
添加到我的收藏夹
添加到产品对比表


产品规格型号

方向定位
立式
轴数量
多轴
其他特性
精准, 紧凑型, 铝制, 适用真空, 闭合回路, 高负载, 开环
运行行程

1 mm
(0.039 in)

速度

1 mm/s

重复精度

40 nm, 200 nm

产品介绍

高负荷垂直平台,能够在1毫米的行程范围内提升80N,具有纳米级的精度。 SHL系列的线性平台是专门为处理重负荷而设计的。它的机械设计是基于驱动的楔子,保证了平台运动的最高分辨率。一个独立的导轨保证了沿负载方向的直线运动,并允许集成一个位置传感器以获得直接的位置反馈和闭环操作。用于提升部件或设备的纯垂直运动的平台可以配备一个额外的恒力弹簧来抵消有效载荷。 到更高的数值。因此,可以实现在几毫米范围内提升10公斤的纳米编码平台,以及基于SHL系列线性平台的多轴系统,在所有三个维度上提供高阻挡力。 在提供高有效载荷的同时,SmarAct SHL平台仍然非常紧凑,也适用于有空间限制的设置。 机械性能 自由度 - 1 最大。提升力[N] - 80 尺寸[毫米] - 41 x 86 x 50 重量 [g] - 340 开环 分辨率[纳米] - < 1

---
