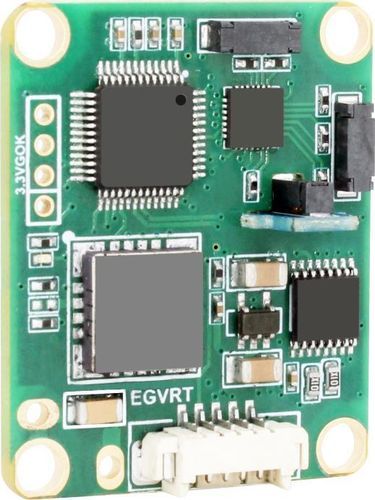

电子罗盘 GCM387

3D

产品概述
GCM387 是一款集成三轴磁强计与三轴加速度计的 3D 电子罗盘模块。采用 24 点旋转采集校准技术，提高对磁场干扰的抗扰能力并简化操作。集成全量程（±180°）倾角补偿，可在复杂姿态下输出准确的航向数据。支持 RS232/TTL 双模式通信，体积小巧，便于工业化系统集成。

应用

• 手持设备
• 移动终端
• 天线稳定
• 车辆导航
• 高性能方向测量的系统集成

主要特性

• 航向精度：0.5°
• 倾角分辨率：0.1°
• 倾角精度：<0.2°（全量程）
• 测量范围：俯仰 ±85°，横滚 ±180°
• 支持硬铁/软铁校准
• 磁场干扰校准：24 点旋转采集校准
• 启动延时：<50 ms
• 最大输出率：20 Hz
• 通信：RS232/TTL，2400–115200 波特
• 输出格式：二进制高性能协议
• 典型电流：50 mA
• 工作温度：-40 °C 至 +85 °C
• 尺寸：33 × 27 × 9.5 mm；重量：<15 g
• 电磁兼容：符合 EN61000 与 GBT17626
• 冲击/振动：100 g @11 ms（三轴）、振动 10 grms 10–1000 Hz
• 平均无故障时间（MTBF）：≥99,000 小时

产品介绍
GCM387 在紧凑低功耗的设计中实现了高分辨率传感与强噪声抑制。集成加速度计实现 ±180° 全量程可靠的倾角补偿，在存在固定磁场干扰的环境中仍能保持航向稳定性。适用于需要高性能方向数据且需便捷系统集成的场景。

技术规格

• 型号：GCM387
• 最佳航向精度：0.5°
• 航向分辨率：0.1°
• 倾角分辨率：0.1°
• 俯仰精度：0.1°（<15°）、0.1°（<30°）、0.1°（<60°）、0.2°（<85°）
• 横滚精度：0.1°（<15°）、0.1°（<30°）、0.1°（<60°）、0.2°（<180°）
• 俯仰范围：±85°
• 横滚范围：±180°
• 硬铁/软铁校准：是
• 磁场校准方法：24 点旋转采集校准
• 启动延时：<50 ms
• 最大输出率：20 Hz
• 通信速率：2400–115200 波特（RS232/TTL）
• 输出格式：二进制高性能协议
• 典型电流：50 mA
• 睡眠模式：TBD
• 工作/存储温度：-40 °C 至 +85 °C
• 耐振动：100 g
• 绝缘电阻：≥100 MΩ
• 抗冲击：100 g @11 ms，三轴（半正弦）
• 振动规格：10 grms，10–1000 Hz
• 尺寸：33 × 27 × 9.5 mm
• 重量：<15 g
