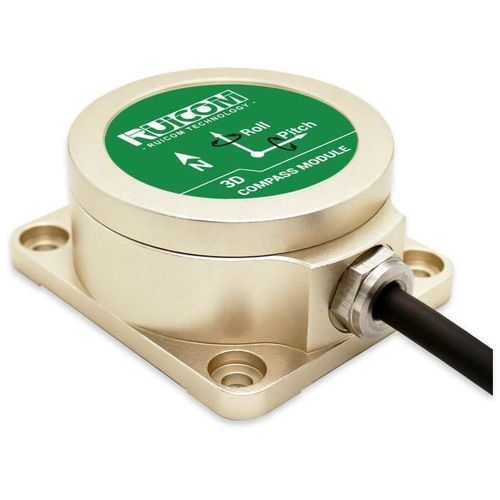

电子罗盘 GCM380

3D倾斜补偿

产品概述
GCM380/GCM385-N 是一款提供倾斜补偿方位并具备磁干扰校准功能的3D电子罗盘。该产品集成3轴磁力计和3轴加速度计，可在±180°的横滚范围和±85°的俯仰范围内提供精确的航向、横滚和俯仰测量。可选防护外壳成品或裸板模块，通过RS232、RS485和TTL接口便于系统集成。

主要特性

• 分辨率：0.1°
• 精度：横滚/俯仰 0.1°，航向 0.5°
• 测量范围：横滚 ±180°，俯仰 ±85°
• 标准输出接口：RS232 / RS485 / TTL
• 支持硬铁、软铁及倾斜补偿

详细描述
该装置具有高分辨率并对环境磁噪声具备良好抑制能力。高精度加速度计实现可靠的倾斜补偿，确保在全量程横滚范围内的稳定航向输出。低功耗、体积小且具备IP67防护，适用于手持设备、移动平台、天线指向系统、汽车设备及系统集成项目。可根据应用需求选择带外壳的成品或裸板模块。

技术规格

• 型号：GCM380 / GCM385-N
• 最佳航向精度：0.5°
• 罗盘分辨率：0.1°
• 俯仰精度：0.1°（倾斜 <60°），0.2°（倾斜 <85°）
• 俯仰范围：±85°
• 横滚精度：0.1°（倾斜 <60°），0.2°（倾斜 <180°）
• 横滚范围：±180°
• 分辨率（俯仰/横滚）：0.1°
• 硬铁校准：有
• 软铁校准：有
• 磁干扰校准方法：360°水平旋转；垂直旋转（可选）
• 外壳尺寸：L57 × W49 × H25.5 mm
• 外壳重量：≤250 g（不含线缆）
• 接口接头：RS232 / RS485 / TTL 直连导线
• 启动延迟：<50 ms
• 最大输出速率：20 Hz/s
• 通信速率：2400 至 115200 波特
• 输出格式：高性能二进制协议
• 供电电压（默认）：DC +5V
• 电流（最大）：30 mA
• 工作模式电流：26 mA
• 休眠模式：待定（TBD）
• 工作温度：-40℃ 至 +85℃
• 存储温度：-40℃ 至 +85℃
• 抗振能力（环境）：100 g
• 防护等级：IP67
• 电磁兼容性：符合 EN 61000 和 GB/T 17626
• 绝缘电阻：≥100 兆欧
• 抗冲击性：100 g @ 11 ms，三轴（半正弦波）
• 振动抗性（规格）：10 grms / 10–1000 Hz
