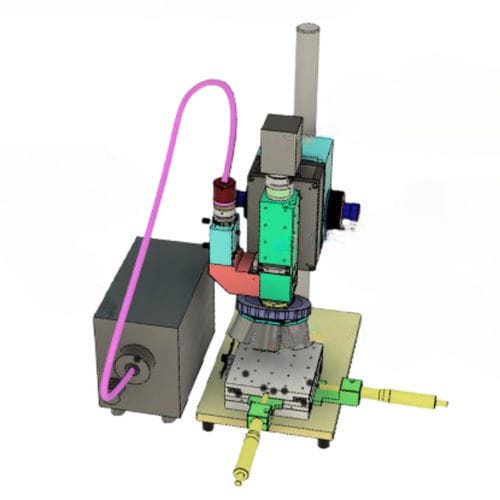

数字摄像机 SDV series

区域扫描2D用于显微镜

概述
本相机采用索尼 InGaAs 传感器（SONY IMX990 / SONY IMX991，2020 年 5 月推出），对可见光至短波红外（400 nm–1700 nm）具有响应。适用于工业级 SWIR 成像，如硅晶圆背面图案检测与红外显微成像等。

USB3 型（概要）
型号：SDV-990A-USB3 / SDV-991A-USB3
传感器：SONY IMX990 / SONY IMX991
分辨率：1280(H) x 1024(V) / 640(H) x 512(V)
像素尺寸：5 µm x 5 µm
扫描区域：6.4 mm x 5.12 mm（对角线 = 8.2 mm） / 3.2 mm x 2.56 mm（对角线 = 4.1 mm）
接口：USB3.0
快门：全局快门
可用波长：400 nm – 1700 nm
帧率：12-bit（IMX990 最多 72 fps；IMX991 最多 137 fps）
SNR：51 dB
电源：DC 12V 输入
镜头卡口：C 卡口
工作温度：10 – 40 °C
存储温度：0 – 60 °C
尺寸：71.6（W） x 61.5（H） x 78.0（D）mm（不含突出部件）

Camera Link 型（概要）
型号：SDV-990A-CL / SDV-991A-CL
传感器：SONY IMX990 / SONY IMX991
分辨率：1280(H) x 1024(V) / 640(H) x 512(V)
像素尺寸：5 µm x 5 µm
扫描区域：6.4 mm x 5.12 mm（对角线 = 8.2 mm） / 3.2 mm x 2.56 mm（对角线 = 4.1 mm）
接口：Camera Link
输出接口：SDR26pin
快门：全局快门
可用波长：400 nm – 1700 nm
曝光时间：20.3 µs – 2 s
帧率：12-bit（IMX990 最多 72 fps；IMX991 最多 137 fps）
SNR：51 dB
电源：DC 12V 输入
镜头卡口：C 卡口
工作温度：10 – 40 °C
存储温度：0 – 60 °C
尺寸：71.6（W） x 61.5（H） x 78.0（D）mm（不含突出部件）

图表及使用示例
产品页提供 IMX990/IMX991 在不同波长下的相对量子效率曲线图。典型应用包括红外显微镜成像及在不同照明条件下的硅晶圆背面成像。

特性 / 技术规格

• 传感器类型：SONY IMX990（1.3MP）与 SONY IMX991（0.32MP）
• 传感器技术：InGaAs（SWIR 敏感）
• 响应波长范围：400 nm – 1700 nm
• 分辨率：1280 x 1024（IMX990），640 x 512（IMX991）
• 像素尺寸：5 µm x 5 µm
• 扫描区域：6.4 mm x 5.12 mm（IMX990），3.2 mm x 2.56 mm（IMX991）
• 接口：USB3.0（SDV-990A-USB3 / SDV-991A-USB3）及 Camera Link（SDV-990A-CL / SDV-991A-CL）
• 输出接口（Camera Link）：SDR26pin
• 快门：全局快门系统
• 帧率 / 位深度：12-bit；IMX990 最多 72 fps，IMX991 最多 137 fps
• SNR：51 dB
• 曝光时间（Camera Link）：20.3 µs – 2 s
• 电源：输入电压 DC 12V
• 镜头卡口：C 卡口
• 工作温度：10 – 40 °C
• 存储温度：0 – 60 °C
• 尺寸：71.6（W） x 61.5（H） x 78.0（D）mm（不含突出部件）
• 主要应用示例：硅晶圆背面图案检测；红外显微镜及其它 SWIR 成像任务
