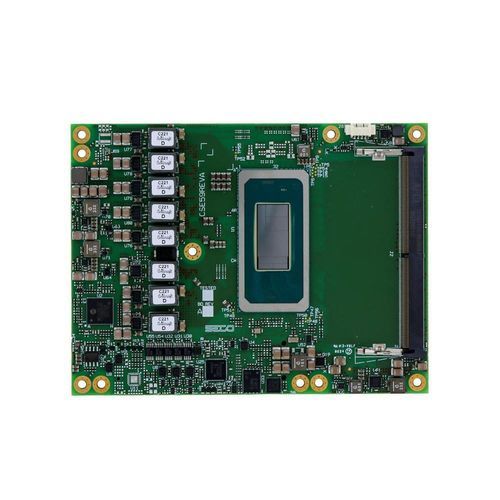

COM Express计算机模块 PN-SOM-COMe-BT6-ARL

Intel® Core™ UltraHDMIDisplayPort

概述
COM Express Rev. 3.1 Type 6 Basic 模块（E59），兼容 Intel® Core™ Ultra Series 2 处理器（代号 Arrow Lake，H 与 U SKU）。为嵌入式与边缘系统设计，支持可配置 CPU、先进图形和丰富 I/O 选项。

要点

• CPU：支持 Intel® Core™ Ultra Series 2（H 与 U SKU，多种 SKU，包括 vPRO 变体）
• Graphics：集成 Intel® Xe LPG+ 图形（最多 8 个 Xe 核心 / 128 EU），支持最多 4 个独立显示
• Memory：2 个 DDR5 SO-DIMM 插槽，支持 DDR5-6400 IBECC，最大 64 GB
• Connectivity：1x NBase-T（2.5GbE），USB4 / USB 10Gbps / Hi-Speed USB，最多 20 条可配置 PCIe Gen4 通道

安全与软件

• 支持 Secure Boot 以保证平台完整性
• OTA 更新机制用于远程安全分发固件/软件
• 设备监控与管理集成
• 基于 Yocto 的安全操作系统集成与容器化（Docker）支持
• 安全合规支持（例如 EN18031-1），可选 TPM 2.0

资料与包装
产品页面提供数据手册、开发文档及订购信息。出厂选项与替代配置在数据手册中列出。

技术规格

• 形态：COM Express Rev. 3.1 Type 6 Basic Module（E59）
• 处理器系列：Intel® Core™ Ultra（Series 2），H 与 U SKU（多种配置）
• 处理器示例：Core Ultra 9 285H、Core Ultra 7 265H/265U、Core Ultra 5 235H/235U（不同 P/E 核心数量、缓存与功耗等级）
• 内存：2x DDR5 SO-DIMM，支持 DDR5-6400 IBECC，最高 64 GB
• 图形：Intel® Xe LPG+（最多 8 Xe 核心 / 128 EU），3x DDI（DP/HDMI），eDP 或 LVDS 可选，最多 4 显示
• 视频：HDMI® 支持最高 8K60（HDMI2.1），DP2.1 支持最高 8K60 / 5K120Hz，eDP1.4b 支持最高 4K120Hz HDR
• 存储：可选板载 NVMe（PCIe x4）最多 512 GB；或最多 2x SATA Gen3.2（工厂替代）
• 网络：1x NBase-T（Intel® I226，支持 2.5GbE）
• USB：最多 2x USB4 Gen2、4x USB 10Gbps、8x Hi-Speed USB
• PCIe：PEG Gen4 x8（H 系列）及其他可配置 Gen4 通道（最多 20 通道）
• 其他接口：MIPI CSI（选项）、SPI、I2C、SM Bus、UART、GPIO、HD 音频、SoundWire、看门狗、风扇与热管理
• 电源：主电源 +8 VDC 至 +20 VDC；备用 +5VSBY、+3VRTC
• 操作系统支持：Windows 10 IoT Enterprise（2019/2021 LTSC）、Yocto Kirkstone
• 工作温度：0°C 至 +60°C（商业级）
• 尺寸：125 x 95 mm
• 零件编号：PN-SOM-COMe-BT6-ARL
