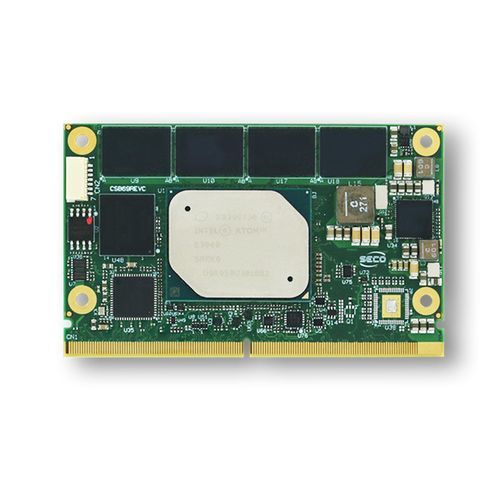

SMARC 2.1计算机模块 SOM-SMARC-APL

尺寸-SIntel® AtomIntel® Atom x7-E3950

概述
The SOM-SMARC-APL 是一款符合 SMARC Rel. 2.1 规范的 Computer on Module（CoM），采用 Intel® Atom™ X 系列、Intel® Celeron® J/N 系列及 Intel® Pentium® N 系列（Apollo Lake）处理器。该模块支持最多 3 个独立显示并支持 4K 硬件解码/编码（HEVC H.265、H.264、VP8、SVC、MVC）。集成焊接 LPDDR4-2400 内存，最高可达 8 GB，支持可选板载 eMMC 5.0，最多 2 路千兆以太网和 2 路 MIPI CSI 摄像头接口，尺寸为 50 x 82 mm。提供商用与工业级温度版本。

亮点

• CPU 选项：Intel® Atom™ x5-E3930、x5-E3940、x7-E3950；Intel® Pentium® N4200；Intel® Celeron® N3350、J3455、J3355
• 图形：集成 Intel® HD Graphics 500/505，最多 18 个执行单元
• 内存：焊接 LPDDR4-2400，最高 8 GB
• 显示：最多 3 个独立显示；DP++ 最多 4096x2160@60Hz，eDP 最多 3840x2160@60Hz，HDMI 最多 3840x2160@30Hz

安全与软件

• 内置 Secure Boot，确保首次启动即具备系统完整性
• OTA 更新支持远程且安全的软件分发
• 设备监控，持续跟踪设备状态与活动
• 支持基于 Yocto 的操作系统集成以实现可定制且安全的构建
• 符合 EN18031-1 认证要求
• 支持容器化（Docker），便于隔离的应用管理
• 与 Clea 集成以实现安全监控、补丁管理与更新自动化
• 可选 TPM 1.2 / 2.0

技术规格

• 型号：SOM-SMARC-APL（SMARC Rel. 2.1）
• CPU：Intel® Atom™ x5-E3930 / x5-E3940 / x7-E3950；Intel® Pentium® N4200；Intel® Celeron® N3350 / J3455 / J3355
• 最高内核数：4
• 内存：Single/Dual/Quad-channel 焊接 LPDDR4-2400，最高 8 GB
• 图形：集成 Intel® HD Graphics 500/505，最多 18 EUs；支持 4K 硬件解码/编码
• 视频接口：eDP 或 双通道 LVDS（通过桥接）；HDMI；DP++; 2x MIPI CSI
• 存储：可选板载 eMMC 5.0；外部 SATA Gen3 通道；SD 接口
• 网络：最多 2x 千兆以太网（Intel® I210 或 I211 控制器）
• USB：6x USB 2.0 Host；2x USB 3.0 Host
• PCI：4x PCIe 根端口
• 音频：HD Audio；I2S
• 串口：2x 2线 HS-UART；2x 4线 UART
• 其他接口：最多 14x GPIO；I2C；SMBus；2x SPI；风扇管理；电源管理信号
• 供电：+5 VDC 与 +3.3 V_RTC
• 操作系统：Microsoft® Windows 10 Enterprise（64 bit）；Windows 10 IoT Core；Linux；Yocto
• 工作温度：商用 0°C 至 +60°C；工业 -40°C 至 +85°C（在 SECO 标准散热片上测得）
• 尺寸：50 x 82 mm
• 物料号：提供多种 RB69 型号，针对不同 CPU、内存、eMMC 和 I/O 配置
