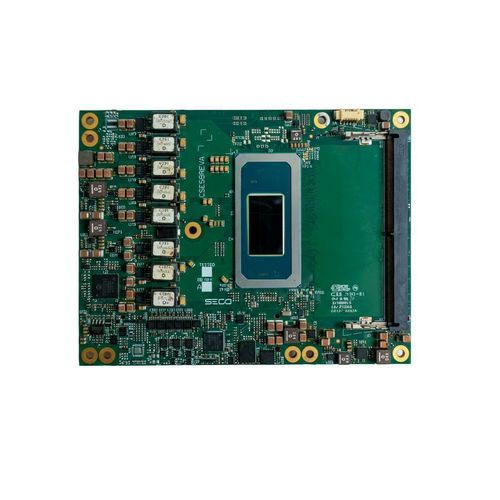

COM Express计算机模块 PN-SOM-COMe-BT6-PTL

Intel® Core™ Ultra2.5 GbEC 型 USB

产品概述
COM Express Rel. 3.1 Type 6 模块 SOM-COMe-BT6-PTL，基于 Intel® Core™ Ultra Series 3 处理器（代号：Panther Lake-H）。面向嵌入式系统，提供强劲处理能力、集成图形、板载 AI 加速以及丰富的 I/O 选项。

主要特点

• CPU：Intel® Core™ Ultra Series 3 处理器，内置 Intel NPU5（50 TOPS），平台性能可达 180 TOPS
• 图形：集成 Intel® Graphics，最高 12 个 3rd Gen Xe 内核；IPU 7.5 支持高级影像处理
• 内存：2 个 DDR5 SO-DIMM 插槽（DDR5-5600），最高支持 96 GB
• 连接：1x NBase-T（2.5 GbE）；最多 2x USB4 40 Gbps；最多 4x Superspeed USB 10 Gbps；最多 20 条 PCIe 通道

关键能力

• 支持 Intel® Core™ Ultra Series 3 家族的多种 CPU SKU（X9、X7、9、7、5 系列）
• 先进影像与 AI：IPU 7.5 支持并发摄像头处理，NPU5 最高 50 TOPS
• 多显示与高视频吞吐：支持最多 4 个独立显示器，最高 4K120Hz
• 平台管理能力：支持 Secure Boot、OTA 更新与设备监控

技术细节

• 产品描述：COM Express Rel. 3.1 Type 6 模块，搭载 Intel® Core™ Ultra Series 3 处理器（Panther Lake-H）
• CPU 描述：Intel® Core™ Ultra X9 Series 3；Intel® Core™ Ultra X7 Series 3；Intel® Core™ Ultra 9 Series 3；Intel® Core™ Ultra 7 Series 3；Intel® Core™ Ultra 5 Series 3
• 内存描述：2x DDR5-5600 SO-DIMM 插槽，最高 96 GB
• 图形描述：集成 Intel® Graphics，最高 12 个 3rd Gen Xe 内核；支持最多 4 个独立显示；IPU 7.5 支持 3 路并发摄像头
• 视频接口：2x Type-C（支持 DP/DP Alt Mode over Type-C、HDMI、DP tunneled）；1x DDI（可选 DP 2.1 2-lane/4-lane）；1x eDP 1.5（最高 4K120Hz HDR）或 LVDS 备选
• 存储：可选板载 NVMe SSD（焊接，最高 1 TB，PCIe x4）；可选 2x SATA（仅商业温度模块）
• 网络：1x NBase-T via Intel® I226（支持 2.5GbE 与 TSN）
• USB：最多 2x USB4 40 Gbps；最多 4x Superspeed USB 10 Gbps；8x Hi-Speed USB
• PCIe：最多 8 条 PCIe Gen4 通道；可选 PEG x8 Gen5（视 CPU 而定）；可选额外 PEG x4 Gen4
• 音频与串口：HD Audio 接口；SoundWire；2x 2 线 UART
• 其他 I/O：2x 可选 MIPI-CSI 4-lane；SPI；2x I2C；SMBus；热与风扇管理；eSPI 或 LPC 可选；可选 TPM 2.0；GPIO；看门狗
• 电源：主电 +12 VDC ±10%；辅助 +5VSB、+3VRTC
• 操作系统支持：Microsoft® Windows 11 IoT Enterprise 2021 LTSC；Clea OS
• 工作温度：商用 0°C 至 +60°C；工业 -40°C 至 +85°C
• 尺寸：125 x 95 mm（COM Express® Basic 尺寸，Type 6 引脚定义）

安全与管理

• 内置 Secure Boot，确保平台从首次启动开始的完整性
• 支持 OTA 更新以进行安全的远程软件分发
• 设备监控以及基于 Clea 的安全监控、补丁与更新自动化
• 支持基于 Yocto 的安全操作系统集成选项，面向合规设计

资源

• 产品页面提供数据手册、技术文档与开发资源

技术规格

• 型号：SOM-COMe-BT6-PTL
• 外形尺寸：COM Express Rel. 3.1 Type 6（125 x 95 mm）
• CPU 系列：Intel® Core™ Ultra Series 3（多种 SKU）
• NPU：Intel NPU5 50 TOPS（平台可达 180 TOPS）
• 内存：2x DDR5 SO-DIMM DDR5-5600，最高 96 GB
• 图形：Intel® 最多 12 个 3rd Gen Xe 内核；IPU 7.5
• 视频 I/O：Type-C DP/Alt Mode、DDI DP2.1 选项、eDP 1.5 / LVDS 备选
• 存储：NVMe onboard 最多 1 TB（PCIe x4）；SATA 可选
• 网络：Intel® I226 NBase-T 2.5GbE，支持 TSN
• USB：USB4 最多 40 Gbps，Superspeed 10 Gbps，Hi-Speed 端口
• PCIe：最多 8 条 Gen4 通道；可选 PEG x8 Gen5 / PEG x4 Gen4
• 安全：可选 TPM 2.0，Secure Boot
• 电源：Main +12 VDC ±10%；Aux +5VSB，+3VRTC
• 操作系统：Windows 11 IoT Enterprise 2021 LTSC；Clea OS
• 工作温度：0°C 至 +60°C（商用）；-40°C 至 +85°C（工业）
