气动折弯设备 P4 series

电动金属薄板自动

概述

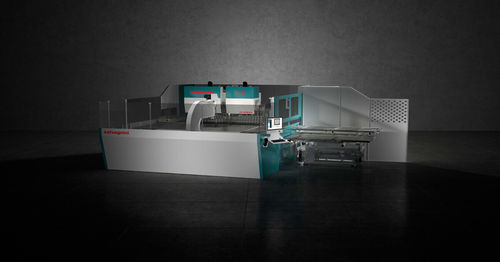

Salvagnini P4 是一款自动折弯机，将自动折弯与自动搬运周期与四个通用折弯工具（上刀、下刀、对刀与压料器）相结合。工具在加工周期内自动适应板件几何形状，可在不更换刀具或停机的情况下实现从单件、套件到混合批量的灵活生产。

主要特性

• 自动折弯与搬运周期，提高产能并减少人工操作。
• 通用刀具可在同一周期内处理宽范围材料与板厚（0.5–3.2 mm）。
• 周期内刀具自适应，实现单件、套件与批量间的无缝切换。
• 可持续驱动方案：直驱结合气动/电动执行器，兼顾能效与安全性。
• 集成自适应系统（传感器、折弯公式、MAC3.0）可实时补偿材料与环境变化，减少报废与返工。
• 工业4.0 连接：LINKS、STREAM、OPS 实现与生产系统的集成与监控。
• FACE 人机界面：统一直观的操作界面。
• 模块化自动化：手动/自动上料、多种下料装置、P‑Robot 机器人单元集成。
• 可选辅助装置：CLA 辅助刀、CUT/RP 连续切割选项、DPM 狭窄件搬运器等。

工作原理
四个通用工具（上刀、下刀、对刀、压料器）在同一周期内工作，可在不更换刀具的情况下加工 0.5–3.2 mm 板厚。通过刀具的受控插补运动实现各侧折弯。板材在加工开始时一次性对机械止档定位，以缩短周期时间，初次折弯将吸收尺寸偏差。

自适应技术与软件

• MAC3.0：集成传感器与算法在周期中检测材料特性并自动补偿厚度、挠度与温度的变化。
• 折弯公式：实时定义力与刀具运动，确保加工精度与重复性。
• STREAM：编程套件，减少设定时间并提升工艺响应速度。
• OPS：生产管理软件，用于工序优化与 ERP/MRP 数据交换。
• LINKS：物联网监控与效率分析解决方案。

适用行业与应用

• 汽车车身面板及小型冲压件
• 门与门框、建筑立面/模块化面板
• 电梯部件、制冷与家电零件
• 大小零件混合生产的钣金件

可选项与辅助装置

• CLA 辅助刀：模块化正/负型辅助刀，用于翻边或短折弯。
• CUT：P 刀 + 辅助刀的组合，用于自动顺序切割；刀架带卸料输送带以便人工取料。
• RP 选项：移动装置 + P 刀 + 辅助刀，用于顺序切割并带卸料输送带。
• DPM 操作器：带吸盘用于狭窄件或无料框架（最小宽度 105 mm）；与特定 P 刀配合可实现约 45 mm 的窄面板生产。
• P‑Robot：折弯机与机器人一体化的自主化方案，用于套件、批量与单件的自动化生产。

技术参数（摘要）
型号：P4-2120 | P4-2226 | P4-2520 | P4-2535 | P4-2720 | P4-3126 | P4-3220 | P4-4020。各型号的进板长度、对角线与折弯长度不同（示例：进板长度最大 2495–4000 mm；最大折弯力可达 660 kN；最大夹紧力可达 1060 kN）。典型最小板厚 0.5 mm；最大板厚视材料与折弯角度而定，可达约 3.2 mm。具体型号能力请参阅产品资料表。

技术特性

• 型号：P4
• 制造商：Salvagnini
• 通用工具：上刀、下刀、对刀、自动压料器
• 可加工板厚范围：通常 0.5–3.2 mm（依材料与角度而异）
• 自适应控制：MAC3.0
• 软件套件：STREAM、OPS、LINKS
• 操作界面：FACE
• 自动化选项：手动/自动上料、机器人化下料、P‑Robot 集成
