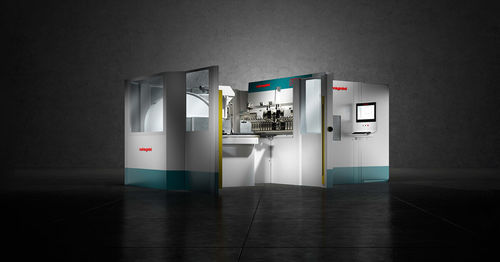

金属薄板折弯设备 PX

自动数码辅助式成形

产品概述
PX 是一款面向单件、成套和小批量柔性生产的紧凑型自动面板折弯机。它将循环内自动适应的通用折弯工具、自动化搬运周期、自适应控制与工业4.0连接能力相结合，在多种材料与混合生产场景下保持重复性与稳定性。

主要特点

• 通用折弯工具：上下折弯刀、反刀和压料装置在加工循环中自动适配，无需手动换模，可处理多种厚度与材料。
• 自动折弯与搬运周期，效率高（先进周期平均可达约17 次折弯/分钟）。
• 自适应控制（bending formula、MAC3.0）：传感器与算法检测材料差异（挠度、温度、厚度），实时调整参数以减少废品与返工。
• 安全：获得 CE 认证；上下料由光学安全屏障监控以保护操作人员。
• 机器人集成：CI 接口用于上下料机器人（机器人置于左侧），侧墙可拆卸便于机器人安装；P‑Robot 方案支持自主的套件/批次/单件生产。
• 连接与软件：FACE 人机界面提供直观操作；LINKS、STREAM 和 OPS 支持物联网、编程优化与生产管理 / ERP 集成。

运作原理（摘要）
上下折弯刀、反刀和压料器四个通用工具在加工循环中运行，处理可切削材料（典型范围 0.5–2.5 mm）且无需停机换模。板材在加工开始时一次定位到受控机械挡块；通过受控的插补运动完成各侧折弯，折弯公式实时定义力与运动以保证精度与重复性。

应用示例

• 不锈钢冰箱门的折弯与薄板抽屉件的加工。
• 得益于压料器的自动适应，无需手动换模即可进行单件生产、成套生产及批量一件生产。

技术数据（表）
型号：PX
最大进料长度（mm）：2495
最大进料宽度（mm）：1600
可旋转的最大对角线长度（mm）：2500
最大折弯长度（mm）：2180
最大折弯高度（mm）：203
最大折弯力（kN）：330
最大夹持力（kN）：530
最小折弯厚度（mm）：0.4
不同材料最大折弯厚度与角度示例：
钢（UTS 410 N/mm2）：3.2 (±90°) / 2.5 (±120°) / 2.1 (±135°)
不锈钢（UTS 660 N/mm2）：2.5 (±90°) / 2.1 (±120°) / 1.6 (±130°)
铝（UTS 265 N/mm2）：4.0 (±120°) / 3.5 (±130°)
平均整机功率（kW）：5
噪音等级（机器指令 2006/42/EC）（dB）：70

特征 / 技术规格

• 型号：PX
• 通用工具：上下折弯刀、反刀、压料器（循环内自动适配，无需换模）
• 最大进料尺寸：长 2495 mm，宽 1600 mm，可旋转对角线最大 2500 mm
• 最大折弯长度：2180 mm；最大折弯高度：203 mm
• 最大折弯力：330 kN；最大夹持力：530 kN
• 可加工厚度：从 0.4 mm 起；最大值视材料与角度而定（见上表）
• 平均功耗：5 kW；噪音等级：70 dB
• 标准与安全：CE 认证；上下料光学安全屏障
• 软件与互联：FACE HMI；LINKS、STREAM、OPS；自适应控制 MAC3.0
• 选项：CI 接口用于机器人集成；P‑Robot 单元
