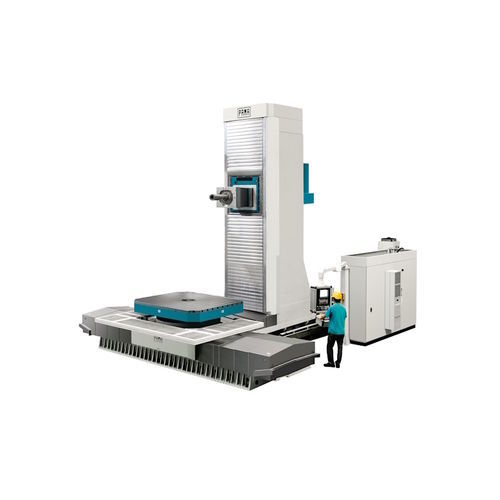

CNC数控镗铣床 SPEEDMAT RAM series

立式T 柱立柱移动式

概述
PAMA Speedmat RAM 镗铣中心结合了高静刚度与高动刚度，采用油静压导轨与热对称设计，适用于小型至中型工件的高精度加工。T型结构配备可移动立柱与移动工作台；提供铣削版本与铣削-车削多任务版本。

设计与主要特点
机床结构经有限元分析优化，以平衡质量分布、保证高静动态刚性并改善热对称性。ラム在主轴内采用油静压导向，并配备实时反馈系统以补偿热伸长。铣削台配备油静压旋转轴，保证加工过程中的刚性与减振；多任务应用可采用基于油静压概念的TRT转台，兼顾高切削性能与铣床刚性。

主轴与安装选项

• W 型主轴-ラム：带机械传动的镗刀杆
• WD 型主轴-ラム：带 Direct Drive 的镗刀杆
• MD 型主轴-ラム：带 Direct Drive 的驱动器

附加选项与软件
可配置多种CNC安装头、工位/托盘系统、自动刀具与刀头换装系统。CNC 控制选项：Siemens、Heidenhain、Fanuc。

技术信息（摘要）
PAMA Speedmat RAM 系列覆盖加工最大直径 2200 至 5000 mm。技术要点包括工作区行程、铣削与车削工作台尺寸与承载、主轴/头部选项以及线性轴快速进给能力。

参数表（数值与范围）
工作区
X 轴行程（工作台）：2200 - 5000 mm
Y 轴行程（主轴）：1750 - 4000 mm
V 轴行程（立柱）：1500 - 4000 mm
Z 轴行程（ラム）：1200 / 1600 mm
通孔直径：2200 - 5000 mm

铣削工作台
工作台或托盘尺寸：1250x1250 - 3000x3000 mm
承载能力：最高 50000 kg
B 轴快速进给：最高 6 rpm

车削工作台
工作台或托盘尺寸：Ø1250 - Ø3500 mm
承载能力：最高 32000 kg
回转速度：最高 300 rpm

W 主轴-ラム（带档位切换的镗刀杆）
ラム截面：430x430 mm
镗削主轴直径：130 - 160 mm
W 轴（镗削主轴）：800 mm
主轴传动：2 档
主轴功率 (S1)：41 - 82 kW
主轴扭矩 (S1)：1389 - 3451 Nm
主轴转速：3000 - 4000 rpm

WD 主轴-ラム（Direct Drive 镗刀杆）
ラム截面：430x430 mm
镗削主轴直径：120 mm
W 轴（镗削主轴）：600 mm
主轴传动：Direct Drive
主轴功率 (S1)：66 kW
主轴扭矩 (S1)：1175 Nm
主轴转速：5000 rpm

MD 主轴-ラム（Direct Drive 驱动器）
ラム截面：430x430 mm
主轴传动：Direct Drive
主轴功率 (S1)：66 - 90 kW
主轴扭矩 (S1)：822 - 1175 Nm
主轴转速：6000 rpm

直线轴特性
X、Y、V、Z 轴快速进给：最高 40000 mm/min

技术特性

• 型号系列：SPEEDMAT RAM
• 机床结构：T型，带可移动立柱和移动工作台
• 最大工件直径：2200 - 5000 mm
• X 轴行程（工作台）：2200 - 5000 mm
• Y 轴行程（主轴）：1750 - 4000 mm
• V 轴行程（立柱）：1500 - 4000 mm
• Z 轴行程（ラム）：1200 / 1600 mm
• ラム截面：430x430 mm
• 铣削工作台尺寸：1250x1250 - 3000x3000 mm
• 铣削工作台承载：最高 50000 kg
• 车削工作台尺寸：Ø1250 - Ø3500 mm
• 车削工作台承载：最高 32000 kg
• B 轴快速进给：最高 6 rpm
• 直线轴快速进给：最高 40000 mm/min
• 主轴选项：W、WD、MD（机械档位切换 / Direct Drive / Direct Drive driver）
• 主轴功率范围：41 - 90 kW，視主軸而定
• 主軸扭矩范围：822 - 3451 Nm，視主軸而定
• 主軸轉速：最高 6000 rpm，視主軸而定
• 油静压导向与油静压旋转轴以实现减振与刚性
• 热对称措施与ラム热伸长实时补偿（专利）
• CNC 选项：Siemens、Heidenhain、Fanuc
