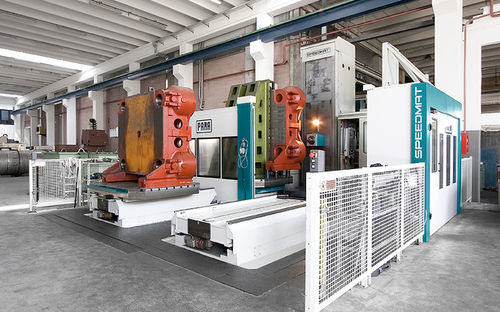

CNC数控镗铣床 SPEEDMAT series

立柱移动式多轴用于大型工件

产品概述
PAMA SPEEDMAT 镗铣中心在重切削加工中兼顾阻尼与高刚性，提供高精度。机床采用T型结构，配可移动立柱与行走工作台；立柱热对称并采用中央主轴以最大化几何精度。提供纯铣削与多功能铣削‑车削两种版本。

主轴选项

• W headstock：带机械传动（2挡）的镗杆
• WD headstock：带Direct Drive传动的镗杆
• MD headstock：带Direct Drive传动的驱动主轴

设计与特性
机床结构经有限元分析设计，以优化质量分布、静/动刚性及热对称性。W与WD镗杆配备反馈系统以补偿热膨胀（PAMA 专利）。铣削工作台采用静压旋转轴以保证加工时的最大刚性与阻尼。多功能加工时，PAMA 的 TRT 静压工作台提供较高的车削性能与刚性。可通过 CNC 附加头、托盘式工作台、自动刀具与主轴头更换系统提升机器通用性。可选 CNC：Siemens、Heidenhain、Fanuc。

技术表（摘要）
最大工件直径范围：2200 mm 至 5000 mm

工作范围
X 轴行程（工作台）：2200 - 5000 mm
Y 轴行程（主轴）：1750 - 3750 mm
Z 轴行程（立柱）：1500 - 4000 mm
回转直径：2200 - 5000 mm

铣削工作台
工作台或托盘尺寸：1250x1250 - 3000x3000 mm
承载能力：最高 50000 kg
B 轴快速进给：最高 6 rpm

车削工作台
工作台或托盘尺寸：Ø1250 - Ø3500 mm
承载能力：最高 32000 kg
车削速度：最高 300 rpm

W HEADSTOCK（带变速的镗杆）
镗削主轴直径：130 - 160 mm
W 轴（镗削主轴）：800 mm
主轴传动：2 档
主轴功率 (S1)：41 - 82 kW
主轴扭矩 (S1)：1389 - 3451 Nm
主轴转速：3000 - 4000 rpm

WD HEADSTOCK（Direct Drive 镗杆）
镗削主轴直径：120 - 160 mm
W 轴（镗削主轴）：600 - 800 mm
主轴传动：Direct Drive
主轴功率 (S1)：66 - 82 kW
主轴扭矩 (S1)：1175 - 2494 Nm
主轴转速：4000 - 5000 rpm

MD HEADSTOCK（Direct Drive 驱动）
主轴传动：Direct Drive
主轴功率 (S1)：66 - 90 kW
主轴扭矩 (S1)：822 - 2494 Nm
主轴转速：4000 - 6000 rpm

线性轴特性
X、Y、Z 轴快速进给：最高 50000 mm/min

型号 / 尺寸
可用型号尺寸：3000 - 3800 - 4600 - 5000

技术规格

• 最大工件直径范围：2200 mm – 5000 mm
• X 轴行程（工作台）：2200 – 5000 mm
• Y 轴行程（主轴）：1750 – 3750 mm
• Z 轴行程（立柱）：1500 – 4000 mm
• 回转直径：2200 – 5000 mm
• 铣削工作台尺寸：1250x1250 – 3000x3000 mm
• 铣削工作台承载能力：最高 50000 kg
• B 轴快速进给：最高 6 rpm
• 车削工作台尺寸：Ø1250 – Ø3500 mm
• 车削工作台承载能力：最高 32000 kg
• 车削速度：最高 300 rpm
• W headstock：镗削主轴直径 130–160 mm；W 轴 800 mm；2 档传动；功率 41–82 kW；扭矩 1389–3451 Nm；转速 3000–4000 rpm
• WD headstock：镗削主轴直径 120–160 mm；W 轴 600–800 mm；Direct Drive；功率 66–82 kW；扭矩 1175–2494 Nm；转速 4000–5000 rpm
• MD headstock：Direct Drive；功率 66–90 kW；扭矩 822–2494 Nm；转速 4000–6000 rpm
• 线性轴快速进给：最高 50000 mm/min
