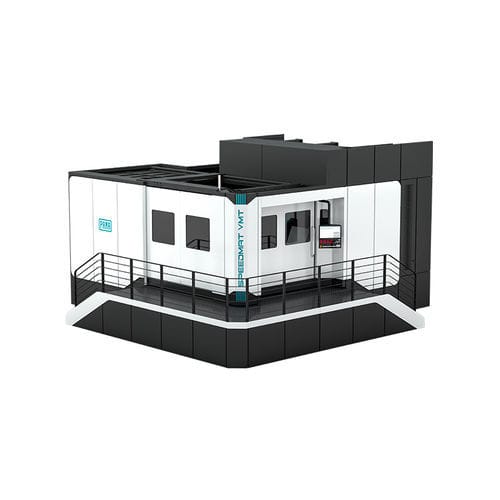

5轴加工中心 SPEEDMAT VM series立式移动台式龙门式
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 轴数量
- 5轴
- 卧式／立式
- 立式
- 结构
- 龙门式, 固定门架, 移动台式
- 相关功能
- 铣削, 旋转式
- X轴
最少: 1,700 mm
(66.93 in)最多: 2,700 mm
(106.3 in)- Y轴
最少: 1,500 mm
(59.06 in)最多: 2,700 mm
(106.3 in)- Z轴
最少: 1,300 mm
(51.18 in)最多: 1,700 mm
(66.93 in)- 转速
最少: 8,000 rpm
(50,265 rad.min-1)最多: 12,500 rpm
(78,540 rad.min-1)- 输出功率
最少: 84 kW
(114.21 hp)最多: 85 kW
(115.57 hp)- X轴进给速度
最少: 0 mm/s
最多: 833.33 mm/s
- Y轴进给速度
最少: 0 mm/s
最多: 833.33 mm/s
- Z轴进给速度
最少: 0 m/s
(0 ft/s)最多: 0.83 m/s
(2.72 ft/s)- 最大台面负荷
最少: 8,000 kg
(17,637 lb)最多: 12,000 kg
(26,455 lb)
产品介绍
产品概述
PAMA SPEEDMAT VM 龙门加工中心在高动力学性能与高刚性之间取得平衡，提供适用于中小型零件的高工件精度。机床采用固定龙门结构、可动横梁和移动工作台。提供铣削版本（SPEEDMAT VM）和铣削/车削多任务版本（SPEEDMAT VMT）。
设计与配置
结构采用有限元分析设计以优化质量、提高静态和动态刚性并改善热对称性。
两种刀架均可配备电子主轴，提供高速型和高扭矩型。
工作台与主轴选项
工作台版本：VM 的 TR（铣削）和 VMT 的 TRT（铣削&车削）。PAMA 的专利工作台支撑概念将滚动轴承与静压支承结合，以增强承载能力和精度。
自动化、附件与软件
可选专用CNC附件头、托盘工作台系统、自动刀具与刀头更换系统。CNC 控制可配置为 Siemens 或 Heidenhain。由 PAMA 软件管理的传感器支持无人化加工、工况优化与能耗降低。
技术信息（概要）
可选工件最大回转直径：1500 mm、2000 mm、3000 mm。
工作台
VM（工作区与工作台）
X 轴行程（工作台）：1700 - 2700 mm
Y 轴行程（主轴）：1500 - 2700 mm
Z 轴行程（横梁）：1300 - 1700 mm
回转直径：1500 - 3000 mm
工作台 / 托盘尺寸（VM）：1000 x 1000 - 2000 x 2000 mm
承载能力（VM）：最高 12,000 kg
VMT（工作区与工作台）
X 轴行程（工作台）：1700 - 2700 mm
Y 轴行程（主轴）：1500 - 2700 mm
Z 轴行程（横梁）：1300 - 1700 mm
回转直径：1500 - 3000 mm
工作台 / 托盘尺寸（VMT）：Ø1250 - Ø2200 mm
承载能力（VMT）：最高 8,000 kg
车削速度（VMT）：最高 350 rpm
主轴与主轴箱（概要）
主轴传动：Direct Drive
主轴功率 (S6-40%)：84 / 85 kW（两种配置）
主轴扭矩 (S6-40%)：901 / 450 Nm（两种配置）
主轴转速：8,000 / 12,500 rpm（高速 / 高扭矩选项）
轴驱动与动态性能
X,Y,Z 轴快速进给：最高 50,000 mm/min
B 轴快速进给：最高 10 rpm
X,Y,Z 轴加速度：3 m/s²
A / HVA 主轴箱典型扭矩
SPEEDMAT VM（A / HVA 主轴箱）：A 轴轮廓扭矩 4000 Nm；A 轴夹紧扭矩 8000 Nm
SPEEDMAT VMT（A / HVA 主轴箱）：A 轴轮廓扭矩 5000 Nm；A 轴夹紧扭矩 10000 Nm
技术规格
PAMA SPEEDMAT VM 龙门加工中心在高动力学性能与高刚性之间取得平衡，提供适用于中小型零件的高工件精度。机床采用固定龙门结构、可动横梁和移动工作台。提供铣削版本（SPEEDMAT VM）和铣削/车削多任务版本（SPEEDMAT VMT）。
设计与配置
结构采用有限元分析设计以优化质量、提高静态和动态刚性并改善热对称性。
- 可选刀架方案：HVA 刀架，连续轴 45° 倾斜
- 带连续倾斜轴的 A 型刀架
两种刀架均可配备电子主轴，提供高速型和高扭矩型。
工作台与主轴选项
工作台版本：VM 的 TR（铣削）和 VMT 的 TRT（铣削&车削）。PAMA 的专利工作台支撑概念将滚动轴承与静压支承结合，以增强承载能力和精度。
自动化、附件与软件
可选专用CNC附件头、托盘工作台系统、自动刀具与刀头更换系统。CNC 控制可配置为 Siemens 或 Heidenhain。由 PAMA 软件管理的传感器支持无人化加工、工况优化与能耗降低。
技术信息（概要）
可选工件最大回转直径：1500 mm、2000 mm、3000 mm。
工作台
VM（工作区与工作台）
X 轴行程（工作台）：1700 - 2700 mm
Y 轴行程（主轴）：1500 - 2700 mm
Z 轴行程（横梁）：1300 - 1700 mm
回转直径：1500 - 3000 mm
工作台 / 托盘尺寸（VM）：1000 x 1000 - 2000 x 2000 mm
承载能力（VM）：最高 12,000 kg
VMT（工作区与工作台）
X 轴行程（工作台）：1700 - 2700 mm
Y 轴行程（主轴）：1500 - 2700 mm
Z 轴行程（横梁）：1300 - 1700 mm
回转直径：1500 - 3000 mm
工作台 / 托盘尺寸（VMT）：Ø1250 - Ø2200 mm
承载能力（VMT）：最高 8,000 kg
车削速度（VMT）：最高 350 rpm
主轴与主轴箱（概要）
主轴传动：Direct Drive
主轴功率 (S6-40%)：84 / 85 kW（两种配置）
主轴扭矩 (S6-40%)：901 / 450 Nm（两种配置）
主轴转速：8,000 / 12,500 rpm（高速 / 高扭矩选项）
轴驱动与动态性能
X,Y,Z 轴快速进给：最高 50,000 mm/min
B 轴快速进给：最高 10 rpm
X,Y,Z 轴加速度：3 m/s²
A / HVA 主轴箱典型扭矩
SPEEDMAT VM（A / HVA 主轴箱）：A 轴轮廓扭矩 4000 Nm；A 轴夹紧扭矩 8000 Nm
SPEEDMAT VMT（A / HVA 主轴箱）：A 轴轮廓扭矩 5000 Nm；A 轴夹紧扭矩 10000 Nm
技术规格
- 产品系列：SPEEDMAT VM（亦可提供多任务 SPEEDMAT VMT）
- 结构：固定龙门、可动横梁与移动工作台
- 可选工件回转直径：1500 mm、2000 mm、3000 mm
- X 轴行程（工作台）：1700 - 2700 mm
- Y 轴行程（主轴）：1500 - 2700 mm
- Z 轴行程（横梁）：1300 - 1700 mm
- 工作台 / 托盘尺寸（VM）：1000 x 1000 - 2000 x 2000 mm
- 工作台 / 托盘尺寸（VMT）：Ø1250 - Ø2200 mm
- 承载能力：VM 最高 12,000 kg，VMT 最高 8,000 kg
- 车削速度（VMT）：最高 350 rpm
- 主轴传动：Direct Drive
- 主轴功率 (S6-40%)：84 / 85 kW
- 主轴扭矩 (S6-40%)：901 / 450 Nm
- 主轴转速：8,000 / 12,500 rpm
- A 轴轮廓扭矩：4000 Nm (VM) / 5000 Nm (VMT)
- A 轴夹紧扭矩：8000 Nm (VM) / 10000 Nm (VMT)
- X,Y,Z 轴快速进给：最高 50,000 mm/min
- X,Y,Z 轴加速度：3 m/s²
- B 轴快速进给：最高 10 rpm
- 工作台版本：TR（铣削）、TRT（铣削 + 车削）
- 可用附件头：HVA（45° 连续轴）和 A 型头（连续倾斜轴）
- CNC：Siemens 或 Heidenhain 可选
- 专利工作台支撑概念：将滚动轴承与静压支承结合
