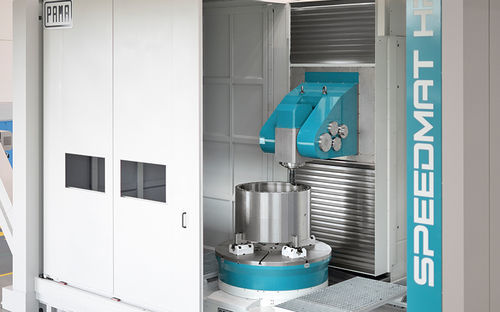

5轴加工中心 SPEEDMAT HP旋转主轴用于金属立柱移动式
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 轴数量
- 5轴
- 卧式／立式
- 旋转主轴
- 加工材料
- 用于金属
- 结构
- 立柱移动式, 移动台式
- 相关功能
- 铣削, 旋转式
- 应用
- 用于重型作业, 用于大型工件, 重载
- 其他特性
- 高性能, 高刚性, 可自动更换工具, 集成托盘更换装置, 流体静力, 中等尺寸, 型材平移和旋转
- X轴
最少: 2,200 mm
(86.61 in)最多: 4,600 mm
(181.1 in)- Y轴
最少: 1,700 mm
(66.93 in)最多: 3,500 mm
(137.8 in)- Z轴
最少: 2,000 mm
(78.74 in)最多: 3,200 mm
(125.98 in)- 转速
8,000 rpm, 12,500 rpm
(50,265 rad.min-1, 78,540 rad.min-1)- 输出功率
55 kW, 66 kW, 74 kW, 105 kW
(74.78 hp, 89.73 hp, 100.61 hp, 142.76 hp)- X轴进给速度
最少: 0 mm/s
最多: 833.33 mm/s
- Y轴进给速度
最少: 0 mm/s
最多: 833.33 mm/s
- Z轴进给速度
最少: 0 m/s
(0 ft/s)最多: 0.83 m/s
(2.72 ft/s)- 最大台面负荷
最少: 0 kg
(0 lb)最多: 35,000 kg
(77,162 lb)
产品介绍
概述
PAMA SPEEDMAT HP 加工中心将阻尼、高动态性能与刚性结合，可实现对小型和中型工件的高精度加工。该系列提供纯铣削（HP）与铣削+车削多任务（HPT）两种配置，适用于需要大直径与高承载的工业应用。
结构与版本
机器采用 T 型结构，带可移动立柱与移动工作台。热对称立柱与中央主轴座确保可重复的加工精度。产品系列包括 SPEEDMAT HP（铣削）和 SPEEDMAT HPT（铣削+车削）。
可选附件头
设计与选项
结构通过有限元分析设计，以优化质量分布并保证高静态与动态刚性，同时提高热对称性。铣削工作台配备液静压回转轴，以确保最大刚性与阻尼。PAMA 专利的混合 TRT 工作台将滚动轴承与液静压支撑结合，用于多任务加工需求。可选项包括 CNC 附件头、工作台/托盘系统、自动刀具及附件头更换系统。CNC 控制：Siemens、Heidenhain、Fanuc。
技术信息 — SPEEDMAT HP 系列
SPEEDMAT HP 系列覆盖工件最大直径 2200 mm 至 4600 mm。
HP 型号
HP1 - HP2 - HP3 - HP4 - HP5 - HP6 - HP7
工作范围
X 轴行程（工作台）：2200 - 4600 mm
Y 轴行程（主轴）：1700 - 3500 mm
Z 轴行程（立柱）：2000 - 3200 mm
回转直径：2200 - 4600 mm
铣削工作台
工作台/托盘尺寸：1000x1000 - 2000x2500 mm
承载能力：最高 35000 kg
B 轴快速进给：最高 10 rpm
HVA 主轴（HP）
主轴传动：Direct Drive
主轴功率 (S1)：74 kW
主轴扭矩 (S1)：609 / 286 Nm
主轴转速：8000 / 12500 rpm
A 轴轮廓扭矩：4000 Nm
A 轴夹紧扭矩：8000 Nm
AHD 主轴（HP）
主轴传动：Direct Drive
主轴功率 (S1)：55 / 66 / 105 kW
主轴扭矩 (S1)：750 / 320 / 1035 Nm
主轴转速：6000 / 12000 / 6000 rpm
A 轴轮廓扭矩：8000 Nm
A 轴夹紧扭矩：12000 Nm
线性轴特性（HP）
X、Y、Z 轴快速进给：最高 50000 mm/min
技术信息 — SPEEDMAT HPT 系列
HPT 型号
HPT1 - HPT2 - HPT3 - HPT5
工作范围（HPT）
X 轴行程（工作台）：2200 - 3800 mm
Y 轴行程（主轴）：1700 - 3000 mm
Z 轴行程（立柱）：2000 - 3200 mm
回转直径：2200 - 3800 mm
车削工作台（HPT）
工作台/托盘尺寸：Ø1250 - Ø2500
承载能力：最高 15000 kg
转速：最高 350 rpm
HVA 主轴（HPT）
主轴传动：Direct Drive
主轴功率 (S1)：74 kW
主轴扭矩 (S1)：609 / 286 Nm
主轴转速：8000 / 12500 rpm
A 轴轮廓扭矩：4000 Nm
A 轴夹紧扭矩：8000 Nm
AHD 主轴（HPT）
主轴传动：Direct Drive
主轴功率 (S1)：55 / 66 / 105 kW
主轴扭矩 (S1)：730 / 320 / 1035 Nm
主轴转速：6000 / 12000 / 6000 rpm
A 轴轮廓扭矩：8000 Nm
A 轴夹紧扭矩：12000 Nm
线性轴特性（HPT）
X、Y、Z 轴快速进给：最高 50000 mm/min
技术规格
PAMA SPEEDMAT HP 加工中心将阻尼、高动态性能与刚性结合，可实现对小型和中型工件的高精度加工。该系列提供纯铣削（HP）与铣削+车削多任务（HPT）两种配置，适用于需要大直径与高承载的工业应用。
结构与版本
机器采用 T 型结构，带可移动立柱与移动工作台。热对称立柱与中央主轴座确保可重复的加工精度。产品系列包括 SPEEDMAT HP（铣削）和 SPEEDMAT HPT（铣削+车削）。
可选附件头
- HVA 头，连续轴 45° 倾斜
- AHD 头，连续倾斜轴
设计与选项
结构通过有限元分析设计，以优化质量分布并保证高静态与动态刚性，同时提高热对称性。铣削工作台配备液静压回转轴，以确保最大刚性与阻尼。PAMA 专利的混合 TRT 工作台将滚动轴承与液静压支撑结合，用于多任务加工需求。可选项包括 CNC 附件头、工作台/托盘系统、自动刀具及附件头更换系统。CNC 控制：Siemens、Heidenhain、Fanuc。
技术信息 — SPEEDMAT HP 系列
SPEEDMAT HP 系列覆盖工件最大直径 2200 mm 至 4600 mm。
HP 型号
HP1 - HP2 - HP3 - HP4 - HP5 - HP6 - HP7
工作范围
X 轴行程（工作台）：2200 - 4600 mm
Y 轴行程（主轴）：1700 - 3500 mm
Z 轴行程（立柱）：2000 - 3200 mm
回转直径：2200 - 4600 mm
铣削工作台
工作台/托盘尺寸：1000x1000 - 2000x2500 mm
承载能力：最高 35000 kg
B 轴快速进给：最高 10 rpm
HVA 主轴（HP）
主轴传动：Direct Drive
主轴功率 (S1)：74 kW
主轴扭矩 (S1)：609 / 286 Nm
主轴转速：8000 / 12500 rpm
A 轴轮廓扭矩：4000 Nm
A 轴夹紧扭矩：8000 Nm
AHD 主轴（HP）
主轴传动：Direct Drive
主轴功率 (S1)：55 / 66 / 105 kW
主轴扭矩 (S1)：750 / 320 / 1035 Nm
主轴转速：6000 / 12000 / 6000 rpm
A 轴轮廓扭矩：8000 Nm
A 轴夹紧扭矩：12000 Nm
线性轴特性（HP）
X、Y、Z 轴快速进给：最高 50000 mm/min
技术信息 — SPEEDMAT HPT 系列
HPT 型号
HPT1 - HPT2 - HPT3 - HPT5
工作范围（HPT）
X 轴行程（工作台）：2200 - 3800 mm
Y 轴行程（主轴）：1700 - 3000 mm
Z 轴行程（立柱）：2000 - 3200 mm
回转直径：2200 - 3800 mm
车削工作台（HPT）
工作台/托盘尺寸：Ø1250 - Ø2500
承载能力：最高 15000 kg
转速：最高 350 rpm
HVA 主轴（HPT）
主轴传动：Direct Drive
主轴功率 (S1)：74 kW
主轴扭矩 (S1)：609 / 286 Nm
主轴转速：8000 / 12500 rpm
A 轴轮廓扭矩：4000 Nm
A 轴夹紧扭矩：8000 Nm
AHD 主轴（HPT）
主轴传动：Direct Drive
主轴功率 (S1)：55 / 66 / 105 kW
主轴扭矩 (S1)：730 / 320 / 1035 Nm
主轴转速：6000 / 12000 / 6000 rpm
A 轴轮廓扭矩：8000 Nm
A 轴夹紧扭矩：12000 Nm
线性轴特性（HPT）
X、Y、Z 轴快速进给：最高 50000 mm/min
技术规格
- 产品：5轴加工中心 — 铣削与多任务（铣削/车削）变体
- 结构：T型，带可移动立柱和移动工作台，热对称立柱
- 工件直径（HP）：2200 - 4600 mm
- 工件直径（HPT）：2200 - 3800 mm
- 工作台/托盘尺寸（HP）：1000x1000 - 2000x2500 mm
- 工作台/托盘尺寸（HPT 车削）：Ø1250 - Ø2500
- 载荷能力（铣削工作台 HP）：最高 35000 kg
- 载荷能力（车削工作台 HPT）：最高 15000 kg
- 主轴功率（示例）：HVA 74 kW；AHD 55/66/105 kW
- 主轴转速（示例）：6000 / 8000 / 12000 / 12500 rpm（视头型与配置而定）
- A 轴轮廓扭矩：最高 8000 Nm（典型）
- A 轴夹紧扭矩：最高 12000 Nm（AHD）
- 线性轴快速进给：最高 50000 mm/min
- 可选 CNC 控制：Siemens、Heidenhain、Fanuc
