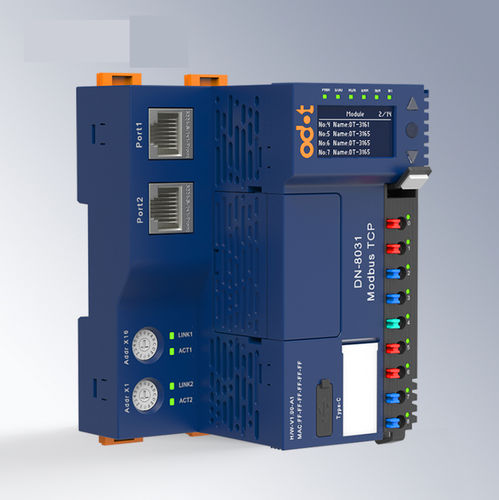

Modbus TCP通信模块 DN-8031

RJ45双端口用于数据传输

Modbus TCP网络适配器 模块特性 - DN8031网络适配器支持标准Modbus TCP服务器协议、双网络端口交换级联功能，并可同时访问多达10个客户端。 - 支持最多32个IO模块扩展；过程数据输入和输出的总和可达8192字节；灵活选择IO模块与适配器配对。 - 支持Modbus功能代码01/02/03/04/05/06/15/16/23和Modbus看门狗功能。 - 高速冗余背板总线；满负荷刷新周期为0.6ms。 - 方便的两级安装；错位布局的弹簧光导端子；可插拔端子，便于维护和更换；布线直径：0.2mm²（AWG 24）~ 1.5mm²（AWG 16）。 - 内部总线、系统电源和现场电源完全隔离，以避免现场设备信号干扰模块内部通信。 - 支持通信诊断、扩展模块诊断功能，带有操作和通信状态指示灯。 - OLED屏幕用于查看模块参数并在无软件的情况下获取重要信息。 技术参数 一般参数 - 模块消耗：78mA@24VDC - 系统电源：19.2~28.8VDC（标称：24VDC） - 反接保护：支持 - 内部总线供电电流：最大2A@5VDC - 现场电源：19.2~28.8VDC（标称：24VDC） - 现场电流：最大DC 8A - 布线直径：最小0.2mm²（AWG24），最大1.5mm²（AWG16） - 可插拔端子：支持 - 最大扩展模块数量：32 - 诊断功能：通信诊断、扩展模块状态诊断 - 背板总线：双总线冗余 - 安装：35mm DIN导轨 - 尺寸：119*83*80mm - 产品认证：CE认证 通信参数 - 协议：Modbus TCP服务器 - 接口：2*RJ45，集成交换功能 - 线长：2个站点之间最大100m（段长） - 传输速度：10/100 Mbit/s，全双工 - 自动协商：支持 - 自动MDI/MDIX：支持 - 最大输入/输出字节数：输入：8192字节，输出：8192字节 - 冗余模式：不支持 - 最大客户端连接数：10 - TCP定时维护：支持 - Modbus看门狗：支持 - Modbus功能代码：01/02/03/04/05/06/15/16/23 - IP地址设置：拨码开关或IO Config软件 - 默认IP地址：192.168.1.100 环境参数 - 水平安装工作温度：-35℃~60℃ - 垂直安装工作温度：-35℃~50℃ - 存储温度：-40℃~85℃ - 环境湿度：5%~95%RH（无凝结） - 安装海拔：<2000m - 污染等级：Ⅱ - 防护等级：IP20 - 机械性能：符合IEC60068-2-6，IEC6008-2-27 - 绝缘耐压：符合IEC61131-2 - EMC性能：符合IEC61131-2，IEC61000-4 - ESD：接触放电±6kV，空气放电±8kV，性能等级A - 浪涌：共模±2kV，差模±1kV，性能等级A - EFT：±2kV，性能等级A 关键特性 / 技术规格 - 支持Modbus TCP服务器协议 - 双网络端口交换级联 - 最多10个同时客户端连接 - 支持最多32个IO模块 - 最大8192字节输入/输出数据 - 支持Modbus功能代码01/02/03/04/05/06/15/16/23 - 高速冗余背板总线（0.6ms刷新周期） - 可插拔端子，布线直径0.2mm²至1.5mm² - 内部总线、系统电源和现场电源之间完全隔离 - 带指示灯的通信和模块诊断 - 用于参数查看的OLED屏幕 - CE认证 - 工作温度：-35℃至60℃（水平），-35℃至50℃（垂直） - 存储温度：-40℃至85℃ - 防护等级：IP20
