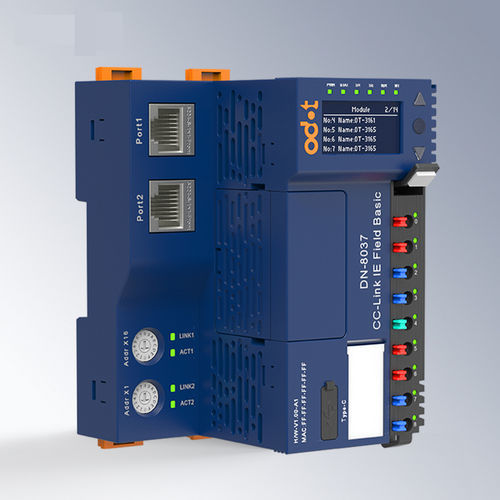

CC-Link通信模块 DN-8037

以太网RJ45双端口

CC-Link IE现场基本网络适配器 - DN-8037模块支持标准的CC-Link IE现场基本协议，并具有双网络端口开关级联功能。 - 支持最多32个IO模块扩展；RX/RY容量最多1024（每站64位），RWr/RWw容量最多512字（每站32字）；灵活选择IO模块与适配器配对。 - 支持远程设备站，最多16个站，传输距离可达100米。 - 高速冗余背板总线；满负荷刷新周期为0.6毫秒。 - 方便的两级安装；错位布局的弹簧光导端子；可插拔端子，便于维护和更换；布线直径：0.2mm²（AWG 24）〜1.5mm²（AWG 16）。 - 内部总线、系统电源和现场电源完全隔离，以防止现场设备信号干扰模块内部通信。 - 支持通信诊断和扩展模块诊断功能，具有操作和通信状态指示灯。 - OLED屏幕允许查看与模块相关的参数，并在没有软件的情况下获取重要信息。 技术参数 一般参数 - 电流消耗：93mA@24VDC - 系统电源：19.2〜28.8VDC（标称：24VDC） 反接保护：支持 - 内部总线供电电流：最大2A@5VDC - 现场电源：19.2〜28.8VDC（标称：24VDC） - 现场电流：最大DC 8A - 布线直径：最小0.2mm²（AWG24） 最大1.5mm²（AWG16） - 可插拔端子：支持 - 最大扩展模块数量：32 - 诊断功能：通信诊断，扩展模块状态诊断 - 背板总线：双总线冗余 - 安装：35mm DIN导轨 - 尺寸：119*83*80mm - 产品认证：CE认证 通信参数 - 协议：CC-Link IE现场基本 - 接口：2*RJ45，集成开关功能 - 线长：2个站点之间最大100米（段长） - 传输速度：100 Mbps，全双工 - RX/RY：最大1024位 - RWr/RWw：最大512字 - 站类型：远程设备站 - 占用的逻辑站数量：1〜16 - 站点别名设置：DIP开关或软件配置 - 诊断功能：通信诊断，扩展模块状态诊断 - 默认IP地址：192.168.3.100 环境参数 - 水平安装工作温度：-35°C〜60°C - 垂直安装工作温度：-35°C〜50°C - 存储温度：-40°C〜85°C - 环境湿度：5%〜95%RH（无凝结） - 安装海拔：<2000米 - 污染等级：Ⅱ - 保护等级：IP20 - 机械性能：符合IEC60068-2-6，IEC6008-2-27 - 绝缘耐压：符合IEC61131-2 - EMC性能：符合IEC61131-2，IEC61000-4 （ESD：接触放电±6kV，空气放电±8kV，性能等级A； 浪涌：共模±2kV，差模±1kV，性能等级A； EFT：±2kV，性能等级A） 关键特性 / 技术规格： - 支持CC-Link IE现场基本协议 - 双网络端口开关级联 - 最多32个IO模块扩展 - RX/RY：最多1024位；RWr/RWw：最多512字 - 远程设备站：最多16个站，100米传输 - 高速冗余背板总线，0.6毫秒刷新周期 - 可插拔端子，布线直径0.2mm²〜1.5mm² - 内部总线、系统电源和现场电源之间完全隔离 - 通信和模块诊断，指示灯 - OLED屏幕用于参数查看 - CE认证 - 工作温度：-35°C至60°C（水平），-35°C至50°C（垂直） - 保护等级：IP20 - 安装：35mm DIN导轨 - 尺寸：119*83*80mm
