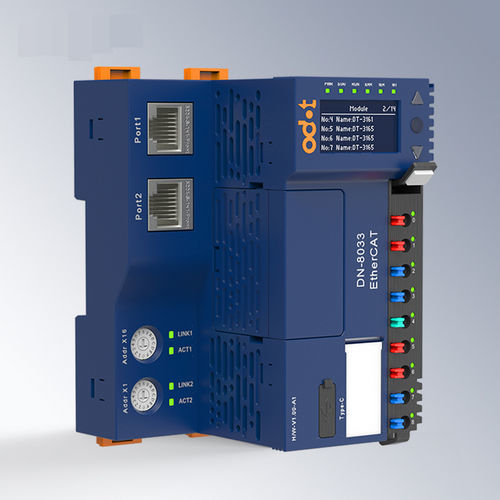

EtherCAT通信模块 DN-8033

以太网双端口DIN导轨

EtherCAT 网络适配器DN8033 网络适配器支持标准 EtherCAT 协议，以太网支持 100Mbit/s 的通信速度。该模块最多支持 32 个 IO 模块扩展，过程数据最大输入量为 1024 字节，最大输出量为 1024 字节，可灵活选择与适配器配对的 IO 模块。模块支持 SDO 主站配置功能，可通过 EtherCAT 主站软件进行配置。模块采用高速冗余背板总线，满载刷新周期为 0.6ms。两段式安装方便快捷，交错布局弹簧导光端子，可插拔端子便于维护和更换。接线直径：0.2mm² (AWG 24) ~ 1.5mm² (AWG 16)。内部总线和系统电源与现场电源完全隔离，避免现场设备信号干扰模块内部通信。支持通信诊断和扩展模块诊断功能，工作状态和通信状态指示灯。OLED 屏幕可查看模块相关参数，无需软件即可获取重要信息。技术参数常规参数模块消耗112mA@24VDC系统电源19.2~28.8VDC（标称：24VDC）防逆变保护：支持内部总线供电电流Max.2A@5VDCField Power19.2~28.8VDC (Nominal: 24VDC) Field Power CurrentMax.DC 8接线直径Min. 0.2mm² (AWG24)Max. 1.5mm² (AWG16)端子可插拔支持最大扩展模块数32诊断功能通信诊断、扩展模块状态诊断背板总线双总线冗余安装35mm DIN 导轨尺寸119*83*80mm产品认证CE 认证通信参数协议EtherCAT 从站端口2*RJ45线路长度两个站点之间最长 100 米（线段长度）传输速度100 Mbps最大输入/输出字节数输入：1024 字节输出：1024 字节1024 字节输出：1024 Bytes站点别名设置拨码开关或软件配置环境参数水平安装工作温度-35℃~60℃垂直安装工作温度-35℃~50℃存储温度-40℃~85℃环境湿度5%~95%RH（无结露）安装高度<2000m污染等级Ⅱ防护等级IP20机械性能符合 IEC60068-2-6、IEC6008-2-27绝缘耐压符合 IEC61131-2EMC 性能符合 IEC61131-2、IEC61000-4ESD：接触放电 ±6kV，空气放电 ±8kV，性能等级 A；浪涌：共模 ±2kV，差模 ±1kV，性能等级 A；EFT：±2kV，性能等级 AKey 功能/技术规格支持标准 EtherCAT 协议，100Mbit/s 以太网最多可扩展 32 个 IO 模块最大输入/输出过程数据：通过 EtherCAT 主站软件进行配置高速冗余背板总线，0.6ms 刷新周期两段式安装，可插拔端子，接线直径 0.2mm²-1.5mm²内部总线/系统电源与现场电源完全隔离带状态指示灯的通信和模块诊断OLED 屏幕，用于查看参数CE 认证，IP20 防护等级，-35℃~60℃ 下运行
