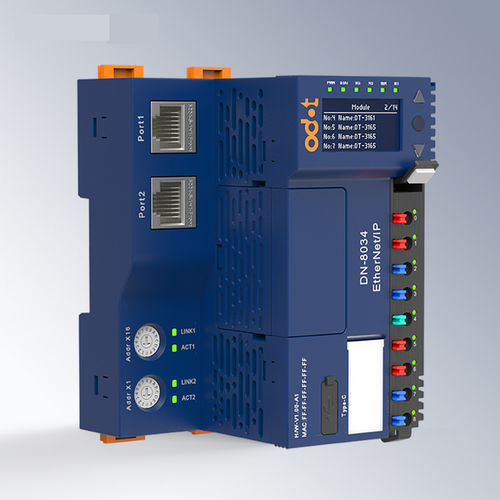

EtherNet/IP通信模块 DN-8034

RJ45双端口DIN导轨

EtherNet/IP网络适配器 模块特性 - DN8034网络适配器支持标准EtherNet/IP协议和双网络端口交换级联功能。 - 该模块支持最多32个IO模块扩展，最大输入过程数据为1024字节，最大输出为1024字节，允许灵活选择与适配器配对的IO模块。 - 高速冗余背板总线，满负荷刷新周期为0.6ms。 - 两级安装方便，交错布局弹簧光导端子和可插拔端子，便于维护和更换。布线直径：0.2mm²（AWG 24）~ 1.5mm²（AWG 16）。 - 内部总线和系统电源与现场电源完全隔离，防止现场设备信号干扰模块内部通信。 - 支持通信诊断、扩展模块诊断功能，具有操作状态和通信状态指示灯。 - OLED屏幕允许查看与模块相关的参数并获取重要信息，无需软件。 技术参数 一般参数 - 电流消耗：104mA@24VDC - 系统电源：19.2~28.8VDC（标称：24VDC） 反接保护：支持 - 内部总线供电电流：最大2A@5VDC - 现场电源：19.2~28.8VDC（标称：24VDC） - 现场电流：最大DC 8A - 布线直径：最小0.2mm²（AWG24），最大1.5mm²（AWG16） - 可插拔端子：支持 - 最大扩展模块数量：32 - 诊断功能：通信诊断、扩展模块状态诊断 - 背板总线：双总线冗余 - 安装：35mm DIN导轨 - 尺寸：119*83*80mm - 产品认证：CE认证 通信参数 - 协议：EtherNet/IP从属 - 接口：2*RJ45，集成交换机功能 - 线长：2个站点之间最大100m（段长） - 传输速度：10/100 Mbps，全双工 - 最大输入/输出字节数：输入：1024字节，输出：1024字节 - IP地址设置：拨码开关或IO Config软件 - 默认IP地址：192.168.1.200 环境参数 - 水平安装工作温度：-35℃~60℃ - 垂直安装工作温度：-35℃~50℃ - 存储温度：-40℃~85℃ - 环境湿度：5%~95%RH（无凝结） - 安装海拔：<2000m - 污染等级：Ⅱ - 防护等级：IP20 - 机械性能：符合IEC60068-2-6，IEC6008-2-27 - 绝缘耐压：符合IEC61131-2 - EMC性能：符合IEC61131-2，IEC61000-4 （ESD：接触放电±6kV，空气放电±8kV，性能等级A； 浪涌：共模±2kV，差模±1kV，性能等级A； EFT：±2kV，性能等级A） 关键规格 - 支持最多32个IO模块扩展 - 最大输入/输出过程数据：每个1024字节 - 高速冗余背板总线（0.6ms刷新周期） - 双RJ45端口，带集成交换机 - DIN导轨安装（35mm） - 工作温度：-35℃至60℃（水平），-35℃至50℃（垂直） - CE认证，IP20防护
