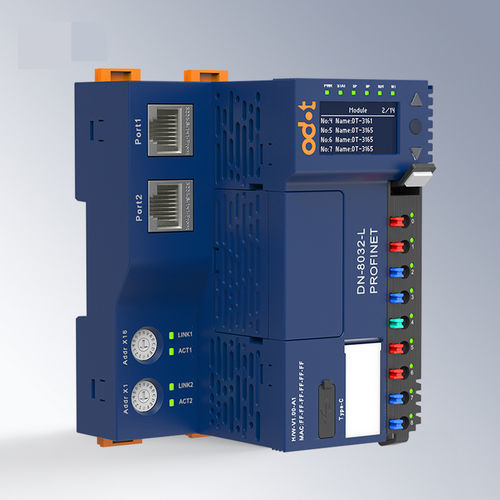

ProfiNet通信模块 DN-8032-L

双端口远距离DIN导轨

PROFINET网络适配器 - DN8032-L网络适配器支持标准的PROFINET IO设备协议，并具有双网络端口交换级联功能。 - 该模块支持最多32个IO模块扩展。过程数据的最大输入为1440字节（每个子模块为1字节，并与输入数据的状态相关联），最大输出为1440字节（每个子模块为1字节，并与输出数据的状态相关联）。灵活选择与适配器配对的IO模块。 - 该模块不支持MRP媒体冗余和冗余环网，但支持RT实时通信模式。最小RT实时通信周期为1ms。 - 模块具有高速冗余背板总线，满负荷刷新周期为0.6ms。 - 方便的两级安装，错位布局的弹簧光导端子，以及便于维护和更换的可插拔端子。布线直径：0.2mm²（AWG 24）〜1.5mm²（AWG 16）。 - 内部总线和系统电源与现场电源完全隔离，防止现场设备信号干扰模块内部通信。 - 支持通信诊断和扩展模块诊断功能，具有操作状态和通信状态指示灯。 - OLED屏幕允许查看与模块相关的参数，并在没有软件的情况下获取重要信息。 技术参数 一般参数 - 电流消耗：107mA@24VDC - 系统电源：19.2〜28.8VDC（标称：24VDC） - 反向保护：支持 - 内部总线供电电流：最大2A@5VDC - 现场电源：19.2〜28.8VDC（标称：24VDC） - 现场电源电流：最大DC 8A - 布线直径：最小0.2mm²（AWG24），最大1.5mm²（AWG16） - 可插拔端子：支持 - 最大扩展模块数量：32 - 诊断功能：通信诊断，扩展模块状态诊断 - 背板总线：双总线冗余 - 安装：35mm DIN导轨 - 尺寸：119*83*80mm - 产品认证：CE认证 通信参数 - 协议：PROFINET IO设备 - 输入：1440字节 - 输出：1440字节 - 传输速度：10/100 Mbit/s - RT：支持，最小RT实时通信周期为1ms - IRT：不支持 - MRP：不支持 - MRPD：不支持 - 设备名称设置：DIP开关或软件配置 环境参数 - 水平安装工作温度：-35℃〜60℃ - 垂直安装工作温度：-35℃〜50℃ - 存储温度：-40℃〜85℃ - 环境湿度：5%〜95%RH（无凝结） - 安装海拔：<2000m - 污染等级：Ⅱ - 防护等级：IP20 - 机械性能：符合IEC60068-2-6，IEC6008-2-27 - 绝缘耐压：符合IEC61131-2 - EMC性能：符合IEC61131-2，IEC61000-4 - ESD：接触放电±6kV，空气放电±8kV，性能等级A - 浪涌：共模±2kV，差模±1kV，性能等级A - EFT：±2kV，性能等级A 主要特点 / 技术规格 - 支持标准的PROFINET IO设备协议 - 双网络端口交换级联功能 - 扩展至最多32个IO模块 - 最大输入/输出过程数据：1440字节 - 不支持MRP/IRT/MRPD - 支持RT实时通信（最小1ms） - 高速冗余背板总线（刷新周期0.6ms） - 可插拔端子，布线直径0.2mm²〜1.5mm² - 内部总线/系统电源与现场电源完全隔离 - 通信和模块诊断，OLED显示 - CE认证，IP20防护 - 工作温度：-35℃至60℃（水平），-35℃至50℃（垂直） - 存储温度：-40℃至85℃ - 湿度：5%〜95% RH（无凝结） - 安装海拔：<2000m - 尺寸：119*83*80mm
