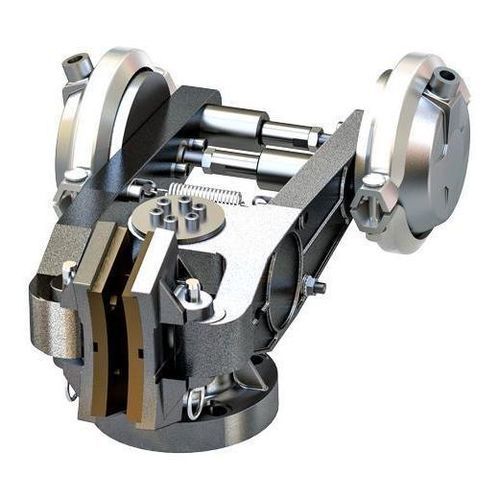

卡箍盘式制动器 SPC

弹簧

概述
Nexen Group 的卡钳制动器用于工业应用中的保持、紧急制动（e-stop）和受控减速。盘片直径可达609.6 mm（24 in），在最大配置下扭矩可达约5,649 Nm（50,000 in-lb）。可在单一盘片上安装多个卡钳以增加扭矩；设备兼容多种盘片厚度和执行器配置。

主要特点

• 弹簧闭合 / 气动释放 与 气动闭合 / 弹簧释放 两种配置
• 盘片直径范围：254 mm 至 609.6 mm（10 至 24 in）
• 可调节卡钳间距以适配不同盘宽
• 提供限位销选项，便于快速拆换制动片
• 结构为简单开放式，提供可选防护罩和脱离传感器
• 多种安装方式：座式、底座安装或盘-毂轴向安装

代表型号及扭矩示例

• VC500 — Ø 609.6 mm（24 in）时可达 4,861 Nm（43,023 in-lb）；弹簧闭合，气动释放；典型释放压力 4.1 bar（60 psi）
• SPC — Ø 609.6 mm（24 in）时可达 5,649 Nm（50,000 in-lb）；弹簧闭合，气动释放；典型释放压力 4.8 bar（70 psi）
• BD（弹簧 + 执行器）— 可达 2,147 Nm（19,000 in-lb）；弹簧闭合，气动释放或液压释放；压力示例 4.1/5.2 bar（60/75 psi）或液压 3.4/17.2 bar（50/250 psi）
• BC-S / BC-A / DBSE — 根据盘片尺寸，型号扭矩范围约为 323 Nm 至 599 Nm；多种闭合/释放方式；典型释放压力 2.8–6.6 bar（40–95 psi）

其他产品说明

• 盘片夹紧力与由此产生的扭矩取决于盘片直径、盘-毂和执行器配置
• 许多单元可不带执行器提供（执行器另售）；最终扭矩和闭合/释放特性取决于所选执行器
• 部分型号提供直面制动片以用于线性制动，并可选配脱离传感器

技术规格

• 应用：受控减速、循环/分度、定位、停止/保持、张力控制、配重电梯、紧急停止
• 最大盘片直径：可达 609.6 mm（24 in）
• 典型盘片厚度：6.35 mm、9.53 mm、12.7 mm（视型号而定）；可调节以适配其他宽度
• 扭矩范围示例：最大约 5,649 Nm（50,000 in-lb）；小型号为数百 Nm
• 闭合/释放方式：弹簧闭合/气动释放；气动闭合/弹簧释放；弹簧闭合/液压释放（部分型号）
• 释放压力（示例）：气动 3.0–6.6 bar（44–95 psi）；液压选项例如 3.4 或 17.2 bar（50 或 250 psi）
• 典型盘-毂最高转速：Ø 304.8 mm 时可达 3,800 RPM；Ø 406.4 mm 时可达 2,800 RPM；部分小盘可达 4,500 RPM
• 安装：盘-毂轴安装；卡钳可为座式或底座安装（视型号而定）
• 特殊选项：直面用于线性制动、脱离传感器、单/双执行器配置
