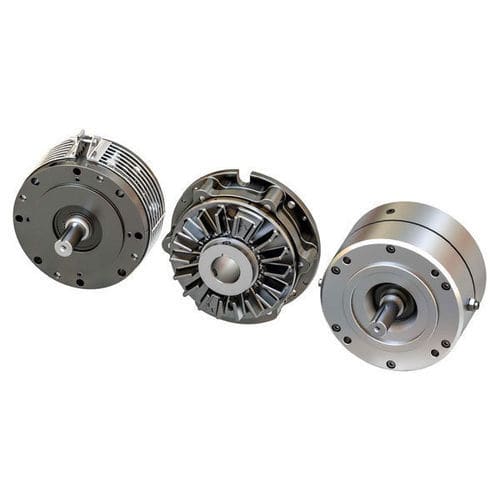

碟式制动器 SSE

摩擦弹簧法兰安装

概述
Nexen Group的回转制动器将轴毂/轴与一体化摩擦盘及摩擦面结合，便于安装。提供弹簧啮合（断电保持）或气动啮合（气动释放）型式，支持轴、法兰或底座安装，视型号提供开放或封闭外壳。该类制动器用于保持、停车、受控减速和张力控制，覆盖广泛的扭矩范围。

主要特性

• 轴毂/轴与一体化摩擦盘和摩擦面，便于安装
• 啮合方式：弹簧啮合（断电保持）或气动啮合（气动释放）
• 安装形式：轴装、法兰装、底座装、与电机/减速机配装
• 外壳选项：开放或封闭；部分型号可选防护罩
• 适配高循环动态应用的型号以及用于应急/非循环保持的型号
• 轴毂孔选项：键槽、锥形孔用于QD套、夹紧套或通孔

产品组 / 典型系列（示例）

• SSE系列 — 轴装制动器，用于断电保持和高循环动态应用（示例：最高约904 Nm）
• TSE系列 — 与SSE具有相似扭矩范围和安装灵活性的轴装系列
• SE系列 — 用于NEMA C-Face电机的电机安装制动器（电机安装型）
• 其他系列（EMB、MB、MBU、FMBES、FMBS、DPB、ZSE、DFB、QFB等）— 覆盖电机制动器、法兰/外壳安装制动器及更高扭矩等级

应用

• 精确定位与保持
• 受控减速与紧急停车
• 循环/定位及高循环设备
• 卷筒处理、转换与印刷中的放卷与张力控制
• 一般动力传动及电机安装制动器应用

资源与技术文献（仅标题）

• Air Champ 目录（回转制动器技术数据）
• 应用手册：食品加工、工业起重与搬运、物料搬运、转换、包装、印刷、汽车、木材加工

比较示例（代表性条目）

• 型号：SSE | TSE | SE — 最大静态制动力矩：SSE/TSE 约904 Nm（8,000 in-lb） | SE 约226 Nm（2,000 in-lb）
• 用途：SSE/TSE — 轴装、断电保持、高循环动态 | SE — 用于NEMA C-Face电机的电机制动器，非循环/应急保持
• 轴毂孔示例：SSE 20–100 mm | TSE 14–100 mm | SE 16–35 mm（视型号变化）
• 高扭矩系列（DFB/QFB/DPB）可在法兰安装的重载应用中实现显著更高的Nm

所需组件与常见配件

• 控制器件：三通阀、过滤器、调压阀、流量调节及消声器（用于气动装置）
• 配件：电机制动器适配器、扭矩销/臂/支架、防护罩、夹紧套、QD套、安装适配件
• 张力控制配件：张力舞者控制器、基于直径或基于称重传感器的张力控制系统

注意事项

• 许多系列提供多种轴毂孔和安装选项，以适配不同安装标准和电机安装尺寸。
• 某些电机安装型专为NEMA C-Face电机设计，配有法兰导套或脚座安装配件。
• 部分型号针对高循环连续滑动（离合器+制动器组合）进行了优化；另一些型号则用于应急/非循环保持。

技术规格（概要）

• 啮合方式：弹簧啮合（断电保持）和气动啮合（气动释放）
• 安装：轴、法兰、底座、用于电机或减速机的安装
• 扭矩范围（示例）：约11 Nm 到 >18,000 Nm，视系列而定
• 轴毂选项：带键的通孔、用于QD套的锥形孔、夹紧套
• 外壳：开放或封闭；许多开放外壳可选防护罩
