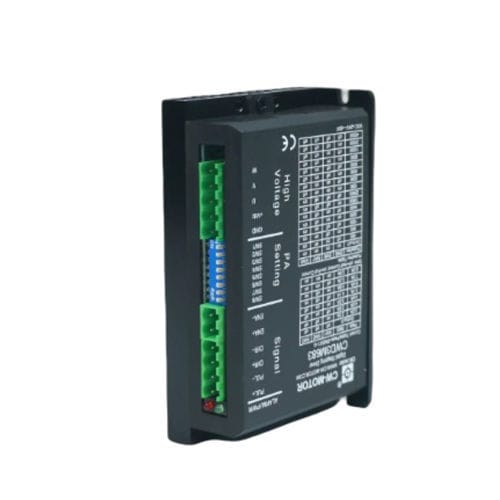

步进式电机驱动器 CWD3M683

低电压集成控制器

产品概述
CWD3M683为3相DSP数字步进驱动器，支持3.2–8.3A输出电流，输入电压20–60VDC。采用3相驱动拓扑配合32位DSP处理器和抗共振控制，可在紧凑的工业环境中实现平稳、精确的运动控制。尺寸：118 x 75 x 34 mm。

主要亮点

• 3相驱动，提供更平稳的运动
• 32位DSP处理器，具备抗共振控制
• 可调输出电流：3.2–8.3 A
• 在线自适应PID算法实现动态调优
• 16档微步设置，最高51,200步/转
• 紧凑工业外壳（118 x 75 x 34 mm）

快速规格

• 型号：CWD3M683
• 相数：3
• 输入电压：20–60 VDC
• 输出电流：3.2–8.3 A
• 微步：最高51,200步/转（16档设置）
• 重量（摘要卡）：0.25 kg
• 尺寸：118 x 75 x 34 mm

电气规格

• 输入电压：20–60 VDC
• 输出电流：3.2–8.3 A
• 相数：3
• 微步设置：16档，最高51,200步/转
• 控制信号：Pulse/Direction 或 CW/CCW
• 脉冲频率：0–200 kHz
• 处理器：32位DSP
• 尺寸：118 x 75 x 34 mm
• 重量（完整规格表）：0.3 kg

机械图
型号CWD3M683的机械图可在产品页面获取（请参阅提供的图片和尺寸表）。

技术参数

• 型号：CWD3M683
• 相数：3
• 输入电压：20–60 VDC
• 输出电流：3.2–8.3 A
• 微步设置：16档，最高51,200步/转
• 控制信号模式：Pulse/Direction 或 CW/CCW
• 脉冲频率：0–200 kHz
• 处理器：32位DSP
• 抗共振与在线自适应PID算法
• 尺寸：118 x 75 x 34 mm
• 重量（摘要卡）：0.25 kg；重量（完整规格表）：0.3 kg
• 外形：紧凑工业外壳
