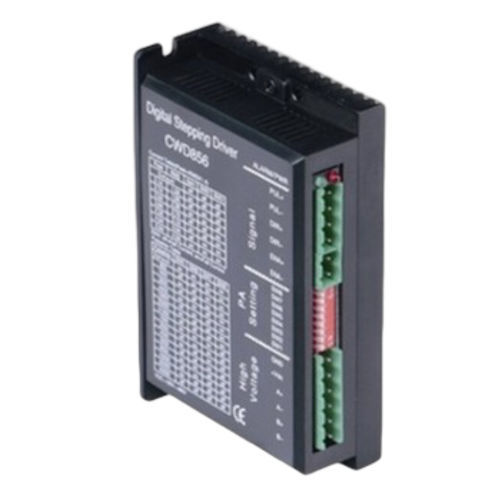

DC电机驱动器 CWD856

集成控制器双相步进

产品概述
CWD856是一款基于32位DSP的2相数字步进驱动器，支持20–80 VDC输入、2.1–5.6 A输出。较宽的输入电压范围可提升电机响应和动态性能，优于低压型号。设备集成抗共振、在线自适应PID算法和光隔离控制输入，尺寸为118 x 75 x 34 mm。

主要特性

• 32位DSP处理器，带抗共振功能
• 扩展电压范围：20–80 VDC
• 在线自适应PID控制算法
• 光隔离控制输入（脉冲/方向或CW/CCW）
• 16级微步设置 — 最高51200步/转
• 脉冲频率高达200 kHz
• 外形尺寸：118 x 75 x 34 mm
• 重量：规格表为0.3 kg，概览为0.575 kg（见文档）

电气规格

• 型号：CWD856
• 相数：2
• 输入电压：20–80 VDC
• 输出电流：2.1–5.6 A
• 微步：16档，最高51200步/转
• 控制信号：脉冲/方向或CW/CCW
• 脉冲频率：0–200 kHz
• 处理器：32位DSP
• 尺寸：118 x 75 x 34 mm
• 重量：0.575 kg（概览） / 0.3 kg（规格表）

文档
型号CWD856的数据表和机械图纸可在制造商页面获取（PDF和产品页图像）。有关详细电气表、热限制和安装说明，请参阅数据表。

典型应用

• 工业运动控制与自动化
• CNC机床与定位系统
• 机器人与拾取放置设备
• 实验室自动化与测试台架
