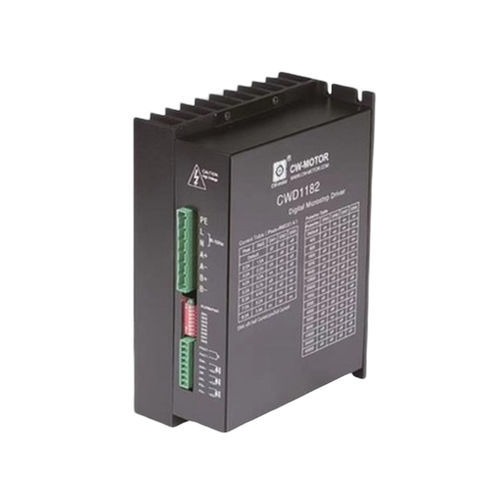

步进式电机驱动器 CWD1182

集成控制器

概述
CWD1182是一款用于中压交流（80-150VAC）运行的2相DSP数字步进驱动器。输出电流可调范围为2.2至8.2 A，内置32位DSP，具备抗共振和在线自适应PID算法，实现平滑且精确的运动控制。

主要特点

• 32位DSP处理器，带抗共振和自适应PID
• 中压交流输入：80-150 VAC
• 可调输出电流：2.2-8.2 A
• 16档微步设置，最高51200步/转
• 控制：Pulse/Direction 或 CW/CCW，脉冲频率最高200 kHz
• 外壳尺寸：195 x 108 x 84 mm

快速规格
相数：2
型号：CWD1182
输出电流（A）：2.2-8.2
输入电压（VAC）：80-150
微步：最高51200步/转
控制信号：Pulse/Direction 或 CW/CCW

电气规格
输入电压：80-150 VAC
输出电流：2.2-8.2 A（可调）
微步设置：16档，最高51200步/转
控制信号：Pulse/Direction 或 CW/CCW
脉冲频率：0-200 kHz
处理器：32位DSP
重量：1.3 kg

机械图纸
提供机械图纸（图片：Mechanical Drawing -- CWD1182）。

技术规格

• 型号：CWD1182
• 相数：2
• 输入电压：80-150 VAC
• 输出电流：2.2-8.2 A
• 微步：16档，最高51200步/转
• 控制信号：Pulse/Direction 或 CW/CCW
• 脉冲频率：0-200 kHz
• 处理器：32位DSP，具抗共振与自适应PID
• 匹配电机：最高8.2 A的2相和4相混合步进电机
• 尺寸：195 x 108 x 84 mm
• 重量：1.3 kg
