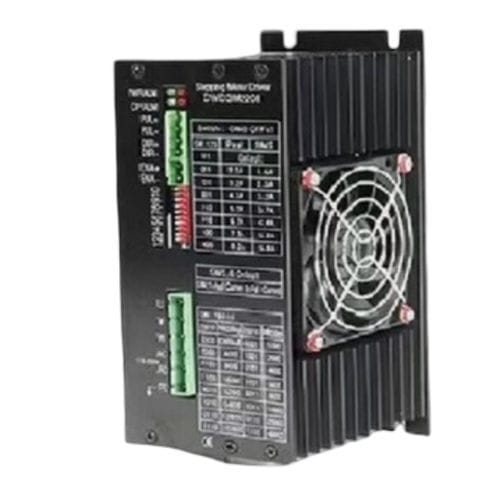

步进式电机驱动器 CWD3M208

集成控制器

概述
CWD3M208 是一款用于市电(110–220 VAC)的3相 DSP 数字步进驱动器。其输出电流可在2.2至8.2 A之间可调，195 x 108 x 84 mm 的机壳为高扭矩应用提供良好的散热条件。

主要特点

• 三相驱动，运动更加平顺
• 32位 DSP 处理器，具备抗谐振功能
• 市电输入 (110–220 VAC)
• 输出电流可调 2.2–8.2 A
• 16档微步设置，可达51200步/转
• 195 x 108 x 84 mm 机壳，提升散热性能

快速规格
相数：3
输出电流 (A)：2.2–8.2
输入电压 (VAC)：110–220
微步：51200 步/转（16档设置）
重量 (kg)：1.3
尺寸 (mm)：195 x 108 x 84

电气规格
输入电压：110–220 VAC
输出电流：2.2–8.2 A
相数：3
微步设置：16档，最高51200步/转
控制信号：脉冲/方向 或 CW/CCW
脉冲频率：0–200 kHz
处理器：32位 DSP，具备抗谐振
尺寸：195 x 108 x 84 mm
重量：1.3 kg

机械图纸
型号 CWD3M208 的机械图纸可用（产品页面提供参考图片）。

技术规格

• 型号：CWD3M208
• 驱动类型：3相 DSP 数字步进驱动器
• 输入电压：110–220 VAC
• 可调输出电流：2.2–8.2 A
• 微步：16 档可选；最大 51200 步/转
• 控制接口：脉冲/方向 或 CW/CCW
• 脉冲频率：0–200 kHz
• 处理器：32 位 DSP，具备抗谐振
• 机壳尺寸：195 x 108 x 84 mm
• 重量：1.3 kg
• 适用：用于高扭矩三相步进电机的工业应用，市电供电
