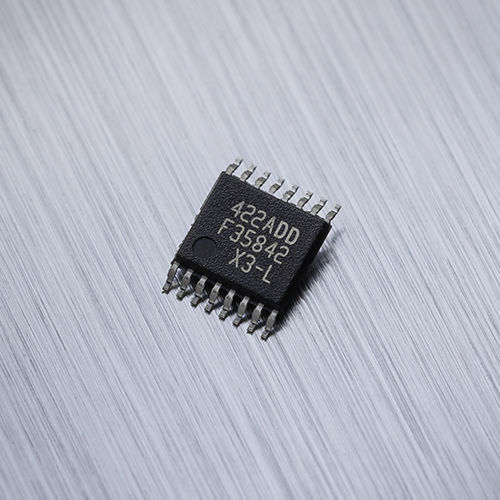

旋转位置传感器 MLX90422

线性非接触式磁性

MLX90422 是一款磁位置传感器芯片，适用于要求苛刻且注重成本的汽车应用。它支持磁铁的旋转或线性运动，并采用 SENT 输出。 主要优势 SENT 输出 (SAE J2716 APR2016) ISO 26262 ASIL-B SEooC（独立安全单元） 可编程测量范围 产品介绍 MLX90422 是一款磁位置传感器芯片，专为成本敏感型汽车应用而设计，如动力系统执行器、踏板定位、燃油液位计和传动系统，该产品同时适用于工业应用。MLX9042x 系列具有卓越的功能安全、绝对最大额定值 (AMR) 和电磁兼容性 (EMC) 特性。该系列器件还支持高达 160 ℃ 的工作温度。 MLX90422 与前几代 Triaxis® 位置传感器芯片引脚兼容。 MLX90422 是一款高集成磁性位置处理器芯片。该器件由 Triaxis® 霍尔磁性前端、模数信号调节器、应用于高级信号处理的 DSP 和可编程输出级驱动器芯片组成。MLX9042 可感应施加到芯片上的磁感应强度的三个分量（即 Bx、By 和 Bz）。MLX90422 可通过正确的磁路解码任意移动磁体的绝对位置（ 0 到 360 度的旋转位置。这款位置传感器芯片可用于设计面向汽车和工业应用的非接触式位置传感器。 MLX90422支持旋转或线性运动，并采用 SENT 输出。SENT 帧根据 Single Secure Sensor A.3 (H.4) 或 Dual Throttle Position Sensor A.1 (H.1) 格式进行编码。电路会发送增强型串行信息，从而提供错误代码和用户自定义的信息。 将传感器芯片组装到应用中后，通过多点可编程线性化功能对其进行编程可提高系统精度。 MLX90422与 PTC-04 (DB-HALL06) 兼容，可进行大规模生产编程。 应用示例 踏板位置传感器 节气门位置传感器 方向盘位置传感器 变速传动位置传感器 车身高度位置传感器 浮子液位传感器 非接触式电位计
