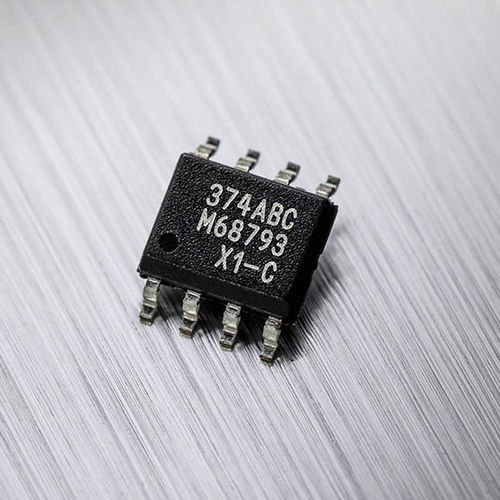

线性位置传感器 MLX90374

旋转无接触式磁性

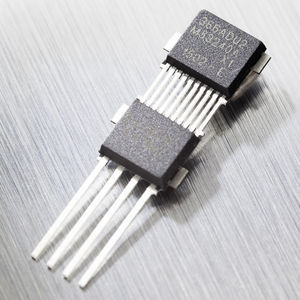

MLX90374 是第三代 Triaxis® 位置传感器 IC。采用 Triaxis® 技术，MLX90374 可支持测量磁体的旋转和线性运动。MLX90374 具有双 PWM 输出或 SENT 输出，无需加装另一个传感元件即可实现冗余位置发送。 主要优势 有效抑制高达 5mT 的杂散场 ISO26262 ASIL-C 独立安全单元 (SEooC) 具有 2 个可配置输出驱动器的单芯片 产品介绍 MLX90374 是第三代 Triaxis® 位置传感器 IC。借助其表面的集磁点(IMC)，这款单片器件可以以非接触方式感测所施加磁场的 3 个空间分量（即 Bx、By 和 Bz），支持旋转或线性移动的测定。 MLX90374 的显著优势是首次在 Triaxis® sensor 传感器 IC 中提供针对旋转和线性运动传感的杂散场抗扰模式。该模式可消除或大幅降低其他磁体或载流导体产生的无用磁场对系统造成的影响。借助四极磁体可获得 180 度范围的旋转运动；借助两极磁体可实现 25mm 或更大的范围的线性运动。 Triaxis - Melexis 查看等多关于 Triaxis® 技术的信息。 MLX90374 还可以兼容前几代 Triaxis® 产品，从而可在同一器件中使用传统的2极磁铁来实现 360 度旋转测量或实现超过 25mm 的线性位移检测，但此时不再具备杂散场抗扰的能力。 MLX90374 作为 ASIL-C SEooC（独立安全单元 - ISO 26262）组件提供。如需了解相关系统集成要求的详细信息，可联系 Melexis 获取一份 MLX90374 安全手册。 ASIL Ready - Melexis 输出传输特性可完全编程，最多有 32 个校准点，能够满足模块装配下线编程过程中的任何特定要求。Melexis 编程单元 PTC-04 通过连接器端子 (Vdd-Vss-Out) 与器件通信并对器件进行校准。 此外，MLX90374 还能够读取外部输入，其中包括来自温度传感器、压力传感器或其他位置传感器的信号。测得的值随后将进行线性化（可选）并予以加密，以便能够与角测量值一同经 SENT 总线发送，从而减少接线并提高传感器 IC 的集成度。 MLX90374 适用于为汽车和工业系统中常见的大量非接触式旋转位置传感器应用，如传输范围传感器、积分模式开关和制动踏板行程传感器等。该器件提供贴片式和无 PCB 封装，能够以经济高效的方式满足各种应用的要求（包括安全关键型传感要求）。
