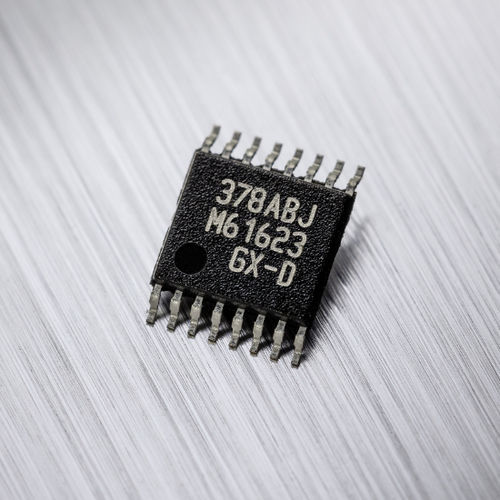

线性位置传感器 MLX90378

无接触式磁性PWM

MLX90378 是专为 3D 运动控制应用（例如，操纵杆）设计的单片磁性位置处理器 IC。 主要优势 ISO26262 ASIL-C 独立安全单元 (SEooC) 用于外部测量的输入/网关引脚 2 轴操纵杆测量 产品介绍 MLX90378 是第三代 Triaxis® 位置传感器 IC。这款单片器件可凭借其表面的集磁点 (IMC)，以非接触方式感测所施加磁场的 3 个空间分量（即 Bx、By 和 Bz），从而支持 3D 或操纵杆移运动的测定。 MLX90378 支持球窝和万向节摇杆结构。这两种结构的区别在于球窝结构的磁体旋转点位于传感器 IC 所在平面的上方，而万向节结构的两个轴与传感器 IC 在同一个平面。借助传感器 IC 内部的多点校准，两种结构的位置都可准确测量。 MLX90378 作为 ASIL-C SEooC（独立安全单元 - ISO 26262）组件提供。如需了解相关系统集成要求的详细信息，可联系 Melexis 获取一份 MLX90378 安全手册。对于需要冗余传感位置检测的应用，MLX90378 还提供了双芯片（全冗余）TSSOP-16 封装。 输出传输特性可完全编程，并提供 SENT 或双 PWM 输出。SENT输出支持在一个数据帧内包含双角度（前/后和左/右），也可以配置为通过快速通道多路复用输出X、Y 和 Z原始磁信号；PWM 输出支持每个输出对应一个角度，并可通过编程进行配置。专用的Melexis 编程单元 PTC-04 通过连接器端子 (Vdd-Vss-Out) 与器件通信并对器件进行校准。 此外，MLX90378 还能够读取外部输入，其中可能包括该输入可以是来自温度传感器、机械或霍尔开关或者其他位置传感器的信号。测得的值随后将进行线性化（可选）并予以加密编码，以便能够与角度测量值一同经 SENT 总线发送，从而减少接线并提高传感器 IC 的集成度。 MLX90378 的目标应用种类繁多，其中包括自动档、手动档和 HMI 应用。该器件可采用单芯片和双芯片冗余实施方案，能够以经济高效的方式满足各种应用的要求（包括安全关键型检测要求）。
