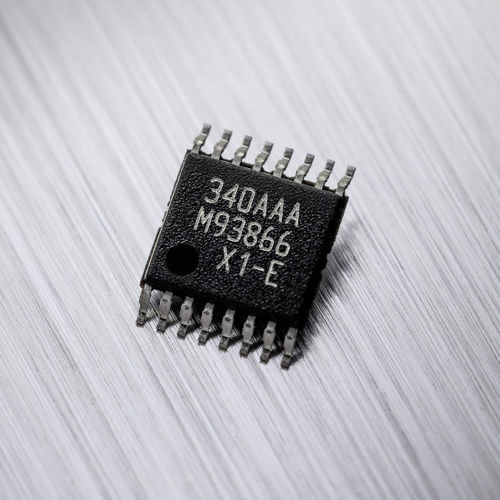

角度传感器 MLX90340

旋转线性非接触式

位置传感器应用这种独特的感测原理，可在机械（气隙，轴外）容差范围内确保位置信号的高度稳健性。该水平分量的旋转在宽范围（高达 360 º - 整转）内感测，并由片上 DSP（数字信号处理）处理，最终报告轴端磁体的绝对角位置。 主要优势 绝对线性位置和旋转位置传感器 IC 4 种不同的预编程模拟版本 与第 I 代和第 II 代引脚兼容 产品介绍 位置传感器应用这种独特的感测原理，可在机械（气隙，轴外）容差范围内确保位置信号的高度稳健性。该水平分量的旋转在宽范围（高达 360 º - 整转）内感测，并由片上 DSP（数字信号处理）处理，最终报告轴端磁体的绝对角位置。 也可单独测量水平和垂直分量，此时 MLX90340 能够满足线性行程（位移）位置传感器的要求，使用通轴磁体也能够满足绝对旋转位置传感器的要求。MLX90340 可输出成比例模拟量输出或 PWM（脉宽调制）信号。从感测和输出的角度来看，MLX90340 是一款功能极其丰富的芯片，适用于任何独立的远程位置传感器应用。 输出传输特性完全可编程（例如，偏移、增益、钳位电平、线性度、热漂移、滤波、范围...），从而可通过终端校准满足任何指定要求。Melexis 编程单元 PTC-04 专门通过连接器端子 (Vdd-Vss-Out) 与器件通信并对器件进行校准。此外，MLX90340 提供四种经过出厂编程的模拟版本，分别与 90、180、270 和 360 º 旋转轴端应用兼容。 MLX90340 的目标应用为消费类和工业系统中常见的大量非接触式线性和旋转位置传感器应用。该器件可采用单一和双重冗余方案，能够以成本效益高的方式满足各种应用的要求。
