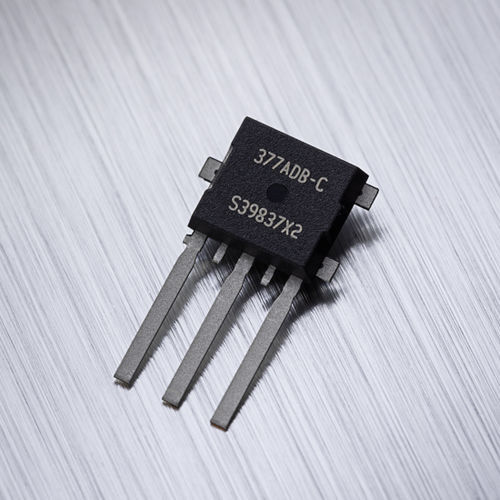

旋转位置传感器 MLX90377

线性非接触式磁性

MLX90377 是一款专为高性能汽车应用打造的灵活的磁位置传感器芯片。它通过磁体检测 X、Y 和 Z 三个轴的磁场，以测量旋转或线性运动。 主要优势 支持4种输出模式 可编程线性传输特性 有效抑制高达 5mT 的杂散场 产品介绍 MLX90377 是一款单片式磁位置传感器芯片。它由一个 Triaxis® 霍尔磁性前端、一个模数信号调节器、一个用于高级信号处理的 DSP 和一个输出级驱动器组成。 MLX90377 可感应芯片上所施加磁通密度的三个分量（即 Bx、By 和 Bz）。具有正确磁路的 MLX90377 可解码任何移动磁体的绝对位置（如 0 到 360 度的旋转位置或线性位移）。这款位置传感器芯片可用于设计面向汽车和工业应用的非接触式位置传感器。 MLX90377 提供 4 种输出模式。此芯片支持根据 Secure Sensor 格式编码的（快速）SENT 帧。该输出提供经过改良的串行消息，其中包含错误代码和用户定义的值。通过编程，还可以将 MLX90377 配置为输出短 PWM (SPC)、PWM（脉宽调制）信号或模拟（按比例）信号。 ASIL Readiness - Melexis MLX90377 专为要求严苛的汽车应用而设计，并带来了一些新功能： 多种输出模式（包括模拟、PWM、SENT，以及适用于需要多个传感器总线架构的应用的 SPC 模式） 可通过网关（输入引脚）测量其他外部信号，例如由压力传感器、力敏电阻或 NTC 温度传感器产生的信号，从而提高集成度并减少导线数量 通过在 -18 V 时提供输出反极性保护等方式改善了绝对最大额定值 (AMR)，从而降低系统发生电气过应力 (EOS) 的风险 引入了新的单模封装 (SMP)，实现无 PCB 解决方案。新封装尺寸小于 DMP-4 封装，可实现更好的机械和生产集成。 MLX90377 与 PTC-04 (DB-HALL06) 兼容，可批量生产。 The MLX90377 is compatible with the PTC-04 ( DB-HALL06) for mass-production. 应用示例 绝对旋转或线性位置传感器 踏板位置传感器 油门位置传感器 车身高度位置传感器 方向盘位置传感器 浮子液位传感器 非接触式电位计 小角度位置传感器 小行程位置传感器
