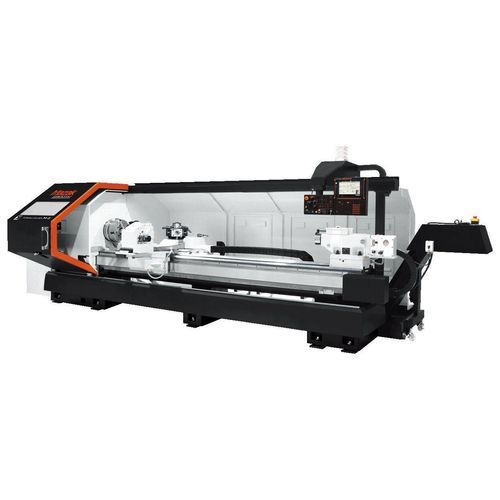

CNC数控车床 M-5

卧式平台式用于重型加工

用于大直径、长轴工件重型加工的平床CNC车削中心 - 优秀的切屑去除机制，高刚性床身结构 - 高刚性主轴结构，适合难加工材料的大直径工件。 设计用于高生产率和可靠性 优秀的切屑去除机制，高刚性床身结构 床身内封有砂，采用双壁箱型结构，具有优良的振动吸收能力。这提高了切削过程中的稳定性以及床身的动态刚性。M-5的精密磨削V形滑道经过Mazak开发的特殊感应硬化工艺（超过HS 70）。 高功率/刚性主轴 适合难加工材料的大直径工件。 主轴速度范围为6至2200 min⁻¹，通过3速液压换档系统在178至2200 min⁻¹之间提供全功率。 用于轴工件的大主轴孔 主轴由于由精密轴承支撑而具有高刚性，主轴孔直径为Φ104 mm，有利于车削。Φ181 mm的主轴孔选项非常适合在主轴中加工大直径工件。 独特的刀塔结构 减少设置时间 允许14个永久设置的工具以最小化设置时间。 由于大直径联轴器和高刀塔夹紧力（前八角形盘刀塔联轴器：252 mm，44600 N / 4550 kgf；后六角形镗刀塔联轴器：230 mm，40200 N / 4100 kgf），可进行高精度、重型切削。 重型液压尾座 大套筒直径和宽基座结构非常适合重型切削。 尾座的大100 mm直径的套筒和宽基座，加上其最大推力14700 N（1500 kgf）和床身夹紧力78400 N（8000 kgf），使其非常适合重型切削。 通过MAZATROL对话式编程实现编程的简便性 首次工件的设置时间减少75% 从编程到工具路径检查、工具设置和工件坐标设置，首次工件的设置可以在非常短的时间内完成。 与其他CNC系统相比，首次工件的设置时间最多可减少75%。 卡盘尺寸：12" 最大加工直径：Φ580 最大加工长度：2080 mm / 2985 mm - 产品类型：CNC车削中心 - 型号：TURNING CENTER M-5 - 卡盘尺寸：12" - 最大加工直径：Φ580 mm - 最大加工长度：2080 mm / 2985 mm - 主轴速度范围：6至2200 min⁻¹ - 全功率主轴速度：178至2200 min⁻¹ - 主轴孔直径：Φ104 mm（选项：Φ181 mm） - 刀塔工具数量：14 - 前八角形盘刀塔联轴器：252 mm，44600 N / 4550 kgf - 后六角形镗刀塔联轴器：230 mm，40200 N / 4100 kgf - 尾座套筒直径：100 mm - 尾座最大推力：14700 N（1500 kgf） - 尾座床身夹紧力：78400 N（8000 kgf）
