CNC数控车床 QT
3轴12工具用于大规模生产

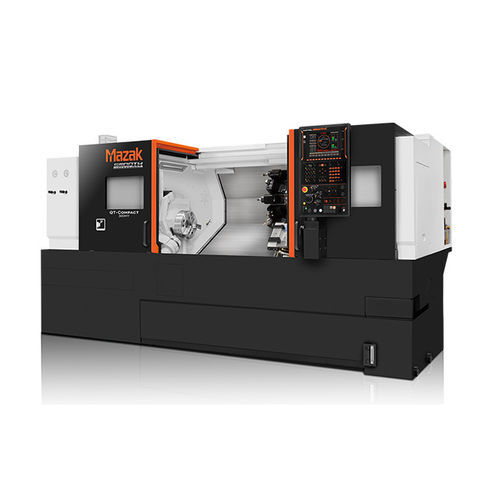

CNC数控车床 - QT - Mazak/马扎克 - 3轴 / 12工具 / 用于大规模生产
CNC数控车床 - QT - Mazak/马扎克 - 3轴 / 12工具 / 用于大规模生产
添加到我的收藏夹
添加到产品对比表

产品规格型号

操控类型
CNC数控
轴数量
3轴
工具数量
12工具
应用
汽车应用, 航空航天用途, 用于大规模生产
性能
高精度, 高性能, 精准
其他特性
紧凑型
组合功能
铣削
直径

695 mm, 728 mm
(27.36 in, 28.66 in)

旋转速度

4,500 rpm, 5,000 rpm, 6,000 rpm
(28,274.334 rad.min-1, 31,415.927 rad.min-1, 37,699.112 rad.min-1)

最大切割直径

340 mm
(13 in)

最大切割长度

553 mm, 1,082 mm
(22 in, 43 in)

舵机通道

52 mm, 65 mm
(2 in, 3 in)

行程X

215 mm
(8 in)

Z轴

605 mm, 1,155 mm
(24 in, 45 in)

快进X

30,000 mm/min
(20 in/s)

快进Z

30,000 mm/min
(20 in/s)

标准功率

11 kW, 15 kW
(15 hp, 20.4 hp)

最大扭矩

167 Nm
(123 ft.lb)

整体长度

2,600 mm, 2,700 mm
(102 in, 106 in)

整体宽度

1,690 mm
(67 in)

总高度

1,725 mm
(68 in)

重量

最多: 5,150 kg
(11,354 lb)

最少: 4,400 kg
(9,700 lb)

产品介绍

紧凑型高性能CNC车削中心 高性价比和高刚性的产品。 适用于各种应用的丰富产品线,如车削、铣削、Y轴加工和第二主轴选项。 配备“MAZATROL SmoothC”CNC系统,提供出色的操作性,实现高速和高精度控制。 高性价比和高刚性的产品 为了确保高精度加工,不使用会引起振动的齿轮和皮带驱动电机。该系列的所有型号均配备集成的主轴/电机,能够进行各种操作,如铁金属的重型加工或铝等非铁金属的高速加工。 主轴还可以以最小0.0001°的增量进行C轴分度和轮廓加工。 100系列:6英寸,200系列:8英寸 300系列:10英寸 具有铣削功能的12位置鼓式刀塔 鼓式刀塔设计用于最大限度地减少与工件的干扰。分度通过非提升旋转方法进行,允许在无干扰的情况下进行高速夹紧/松开。刀塔采用四螺栓的高刚性紧固方法,并可选配24位置刀塔。 第二主轴 通过定向两个主轴,可以实现从主主轴到第二主轴的高精度工件转移,实现连续加工。100系列:5英寸,200/300系列:6英寸 用于复杂形状加工的Y轴 长Y轴行程确保复杂工件的高精度和高效加工。 Y轴行程:100(±50)mm 具有丰富铣削功能的产品线 根据您的生产需求选择合适的型号 即使在有限的空间内也能实现高生产率 从100系列到300系列的所有机器,中心距离为500U,可以安装在相同的占地面积:4.39 m²(2600 mm × 1690 mm)。 对于中心距离为1000U的机器,200M、200MY、300M和300MY系列可以安装在相同的占地面积:5.96 m²(3385 mm × 1760 mm)。 技术规格/特点: - 紧凑型高性能CNC车削中心 - 高性价比和刚性 - 适用于车削、铣削、Y轴、第二主轴的丰富产品线 - 配备MAZATROL SmoothC CNC系统 - 集成主轴/电机用于高精度和重型加工 - 12位置鼓式刀塔(可选24位置) - 用于连续加工的第二主轴 - Y轴行程:100(±50)mm - 主轴功率:最高15 kW,取决于型号6000/5000/4000 min-1 - 旋转工具主轴:5.5 kW,4500 min-1 - 中心距离:500U,1000U - 占地面积:取决于型号4.39 m²或5.96 m²

PDF产品目录

该产品还没有PDF产品手册

查看Mazak的所有产品目录
